PDUをUPSに差し込むことができるかどうか疑問に思ったことはありませんか？それは一般的な質問です。 PDUとUPSシステムがどのように連携するかを理解することは、データセンターとサーバールームにとって重要です。この記事では、PDUをUPSに接続することが安全かつ実用的かどうかを調べます。
定義： 配電ユニット （PDU）は、単一のソースから複数のデバイスに電力を分配するために使用されるデバイスです。
配電の重要性：PDUは、IT環境内で効率的に電力を管理および分散するために重要です。彼らは、標準や高級のオプションなど、さまざまなアウトレットオプションを提供することにより、機器が必要な電力を獲得し、過負荷を防ぐことを保証します。 PDUは、電力使用量を監視し、回路の過負荷を避け、高需要期間中に機器が電源を入れたままであるようにリアルタイムの負荷データを提供することもできます。

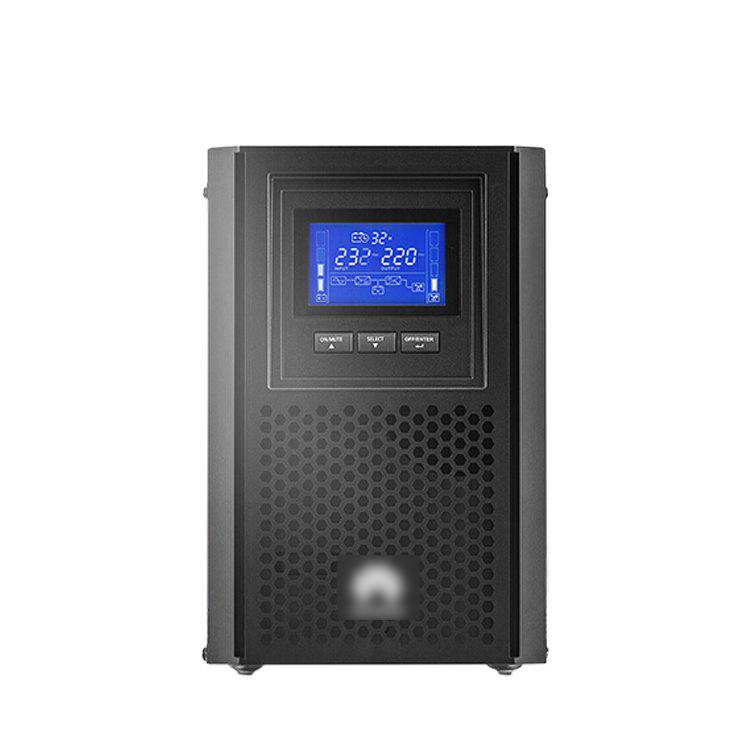

定義：UPS、または途切れやすい電源は、停電時に電力を提供するように設計されたバックアップ電源システムです。
停電の防止における役割：UPSは、主電源が失敗したときにバックアップ電源を供給することにより、重要なデバイスを保護します。また、着信電力を調整し、敏感な機器を損なう可能性のあるスパイクやサージを除外します。これにより、重要なデバイスの継続的な動作が保証され、データセンターなどのミッションクリティカルな環境でのダウンタイムとデータ損失を防ぎます。
はい、PDUをUPSに差し込むことはできますが、セットアップが効率的に機能することを保証するために、特定の要因を考慮する必要があります。
UPSは主要な電源として機能します。 PDUに電力を供給し、それが接続されたデバイスに電力を分配します。このセットアップは、停電時にデバイスを保護しながら、配電の配電を管理するのに役立ちます。
UPS容量と出力：UPSがPDUと接続されたデバイスの両方の総電力負荷を処理できることを確認します。 UPSが十分な電力を提供できない場合、停止中に過負荷や不十分なバックアップにつながる可能性があります。
PDUのアンペアと電圧の互換性：UPSとPDUの両方のアンペアと電圧の評価を確認します。潜在的な損傷や非効率的な電力分布を避けるために一致する必要があります。
接続されたデバイスの種類：PDUに接続されたデバイスは、PDUの容量を超えてはなりません。各デバイスの電源がPDUとUPSが提供できるものと一致する必要があることを確認してください。
PDUおよびUPSのパワーセットアップの例：
| デバイスタイプ | PDUアンペアレーティング | UPS容量必要 |
|---|---|---|
| 小さなサーバー | 10a | 1000va |
| ネットワーキング機器 | 5a | 500va |
| ストレージアレイ | 20a | 2000va |
途切れやすい電源（UPS）を備えた配電ユニット（PDU）を使用すると、電源セットアップの効率と信頼性が向上します。それが理にかなっている理由は次のとおりです。
PDUをUPSに接続すると、電源を入れることができるデバイスの数を拡張できます。 UPSユニットには通常、限られた数のアウトレットがあり、多くの場合、重要な機器に十分です。 PDUは利用可能なアウトレットの数を増やし、UPSを過負荷せずに複数のデバイスに電力を供給することができます。
PDUは、電力接続を整理し、ケーブルの乱雑さを減らすのに役立ちます。 PDUは、機器の周りに複数のパワーストリップまたはコードが絡み合っている代わりに、集中型ソリューションを提供します。これにより、ケーブルの管理が容易になり、気流が改善され、過熱のリスクが減ります。
PDUを使用することにより、デバイスが安全で効率的な方法で電力を受け取るようにします。多くのPDUには、電力サージや過負荷から機器を保護するためのサーキットブレーカーが組み込まれています。これにより、敏感な電子機器の損傷を防ぎ、不必要なダウンタイムを回避できます。
PDU、特にメーター付きモデルと切り替えモデルにより、リモート監視と接続デバイスの制御が可能になります。 SNMPやWebインターフェイスなどの機能を使用すると、電力消費をリアルタイムで確認し、どこからでも調整できます。必要に応じて、アウトレットをリモートでオンまたはオフにすることができ、機器に物理的にアクセスする必要がないようにします。
UPSがPDUおよび接続デバイスからの負荷を処理できることを確認してください。PDU
を接続する前に、UPSがPDUからの電力負荷を処理するのに十分な容量があることを確認し、デバイスをプラグインします。総ワット数がUPSの容量を超えた場合、停電または損傷につながる可能性があります。
UPSおよびPDU仕様：
UPSとPDUの間のアンプ評価と電圧互換性を常に確認してください。通常、PDUには複数のアウトレットがあり、それぞれが特定のアンペアをサポートしているため、UPSが電力評価を超えることなくすべての接続された機器をサポートするのに十分な電力を提供できることを確認してください。
過負荷のリスク：
UPSまたはPDUの過負荷は、主なリスクの1つです。あまりにも多くのデバイスがPDUに接続されている場合に発生する可能性があり、UPSが処理できるよりも多くのパワーを引き出します。これにより、過熱、潜在的なシャットダウン、または重度の場合、機器の完全な故障につながります。
UPSから引き出された電力が定格容量を超えると、UPSがシャットダウンまたは誤動作する可能性があります。さらに、PDUは電力を正しく分配できない可能性があり、接続されたデバイスは電力損失に苦しみ、データの破損やハードウェアの損傷を引き起こす可能性があります。定格を超えると、UPSとPDUの両方の内部コンポーネントを損傷し、寿命が短くなります。したがって、合計ワット数とアンペアが両方のデバイスで概説されている仕様を超えないようにすることが不可欠です。
配電ユニット（PDU）が途切れやすい電源（UPS）に差し込まれた場合、電力管理にいくつかの重要な利点を提供し、停電中の信頼できるパフォーマンスと電気リソースの効率的な使用を確保します。
| 機能 | 利益 |
|---|---|
| 冗長電源 | 停止中にデバイスに途切れることのない電力を確保します |
| 計量 | デバイス全体での消費電力の監視が可能になります |
| リモートコントロール | エネルギー管理を改善するために、アウトレットのリモートスイッチングを有効にします |
| サージ保護 | 電力サージや電圧スパイクからデバイスを保護します |
| 最適な機器利用 | 過負荷を防ぐために、電力を均等に分配します |
セットアップには、バックアップパワーまたはサージ保護を必要とする複数のデバイスが含まれる場合、PDUが不可欠です。これにより、電力を効率的に配布し、各デバイスが安全に接続するのに十分なコンセントを確保できます。たとえば、いくつかのサーバーまたはネットワーキング機器を管理している場合、PDUはUPSを過負荷にかけずにすべてを電源に保つ方法を提供します。 PDUは、個々のアウトレットのリモートコントロール、負荷監視、サージ保護などの機能を提供することもできます。これは、より大きなシステムに役立ちます。
小規模なセットアップでは、PDUは必要ない場合があります。 UPSにすべての接続されたデバイスを処理するのに十分なコンセントがある場合は、PDUを必要とせずに直接接続できます。これは通常、複雑な電力管理を必要としないデバイスが少ない場合に当てはまります。そのような場合、UPSの組み込みコンセントを使用するだけで十分で、コストと複雑さの両方が削減されます。
機器に電力を供給する別の方法を検討している場合、パワーストリップは実行可能なオプションかもしれません。ただし、PDUのようなサージ保護またはバックアップパワーは提供しません。また、UPSが十分なバッテリーバッキングアウトレットを持っている限り、デバイスをUPSに直接接続することもできます。ただし、あまりにも多くのデバイスを接続するとUPSに過負荷になり、電源バックアップが妥協する可能性があるため、注意してください。これらの場合、PDUは、複数のデバイスで配電を管理するためのより安全で整理されたオプションです。
UPS出力をPDU入力に一致させると、
最初のステップは、PDUがUPSの出力を処理できるようにすることです。 PDUがUPSの出力と同じ電圧とアンペアをサポートしているかどうかを確認します。電力要件は、接続する予定の機器によって異なる場合があるため、過負荷を避けるためには、評価に一致することが重要です。
アンペア、電圧、ワット数の評価
PDUは、特定のアンペアと電圧の評価を持っています。 PDUのアンペアレーティングがUPSの電力ニーズに十分であることを確認してください。より高いアンペアを備えたPDUは複数のデバイスをサポートできますが、電源の問題を避けるために、電圧が機器に合わせていることを確認する必要があります。
基本的なpdus
これらは、分布のパワーの機能のみを提供します。リモート監視やサージ保護などの追加機能が必要ない場合は、基本的なPDUで十分かもしれません。
メーター付きPDU
これらのPDUを使用すると、各アウトレットの電力使用量を監視できます。これは、エネルギー消費を追跡し、過負荷を回避するのに役立ちます。
PDUを切り替えた
これらは、個々のアウトレットのリモートコントロールなどの高度な機能を提供し、デバイスをオンまたはオフにすることができます。これは、データセンターと重要な機器の管理に特に役立ちます。
標準のIT機器の場合、C13/C14アウトレットを備えたPDUで十分かもしれません。
より重い機器の場合、C19/C20などの高評価アウトレットを備えたPDU、または異なるコンセントタイプの組み合わせが必要になる場合があります。
リモートモニタリング
リモートモニタリング機能は、特に計量または切り替えのPDUで、電力使用量を追跡し、どこからでも過負荷を防ぐことができます。
サージ保護
サージ保護は、電源スパイクから機器を保護するために重要です。一部のPDUは、電圧の変動による損傷を防ぐためにこの機能を提供します。
ロードバランシング
PDUを負荷分散させると、複数のアウトレットに電力を均等に分配でき、電力使用量を最適化し、特定のコンセントを過負荷にするリスクを減らすことができます。
最大の間違いの1つは、機器の電力ニーズを過小評価することです。あまりにも多くのデバイスを接続することでUPSを過負荷にすると、パフォーマンスが低下したり、失敗したりすることさえあります。すべてのUPSには特定の電力容量があり、この制限を超えると、過熱またはシャットダウンする可能性があります。 PDUに接続されたデバイスの総ワット数を計算して、UPSの最大出力を超えないようにしてください。
ヒント：PDUに新しいデバイスを追加する前に、常にUPSの電力評価（ワットまたはVA）を確認してください。
すべてのPDUが平等に作成されるわけではありません。 UPS用のPDUを選択する場合、アンペアと電圧の要件に一致することが重要です。不一致のPDUは、システム障害または非効率的な電力分布を引き起こす可能性があります。たとえば、PDUがUPSが供給できるよりも低いアンペア定格を持っている場合、両方のユニットの過熱または損傷を引き起こす可能性があります。 PDUがUPSの出力と同じ電圧とアンペアをサポートしていることを常に確認してください。
| PDUタイプ | 互換電圧 | アンペアレーティング |
|---|---|---|
| 基本的なPDU | 120Vまたは240V | 15A-20A |
| メーター付きPDU | 120Vまたは240V | 20A-30A |
| 二重回路PDU | 120Vまたは240V | 30A-40A |
もう1つの頻繁な間違いは、ケーブル管理が不十分です。絡み合っている、または不適切に固定されたケーブルは、偶発的な切断、過熱、または火災につながる可能性があります。これを防ぐために、すべてのケーブルがきちんと整理され、PDUがUPSにしっかりと接続されていることを確認してください。ケーブルタイ、レースウェイ、またはケーブル管理トレイを使用して、すべてを適切に維持します。適切なケーブル管理は、安全性を維持するだけでなく、気流を改善し、過熱のリスクを軽減します。
ヒント：トラブルシューティングを簡単にするためのケーブルとアウトレットにラベルを付けます。
PDU をUPSに 接続できますが、セットアップとニーズに依存します。
適切なPDUを選択するときは、電力要件、互換性、適切なケーブル管理を検討してください。よく一致したシステムは、効率と安全性を向上させます。
配電インフラストラクチャを最適化することで、信頼できる動作が保証され、システムの障害が防止されます。
A ：すべてのPDUがすべてのUPSと互換性があるわけではありません。 PDUがUPSの電圧とアンペアの評価に一致するようにします。
A ：デバイスが多すぎるUPSをオーバーロードすると、過熱、パフォーマンスの低下、またはシャットダウンを引き起こす可能性があります。
A ：いいえ、PDUは必ずしも必要ではありませんが、特に大規模なセットアップでは、配電分布の整理と管理に役立ちます。
A ：UPSの電力容量、電圧、およびアンペアと一致するPDUを選択します。機器のニーズに合っていることを確認してください。
A ：はい、PDU、特に二重回路モデルは、独立した電源を提供する冗長電源を備えたサーバーに最適です。
