WB-OR-Bxxxx
Webitelecomms
9403200000

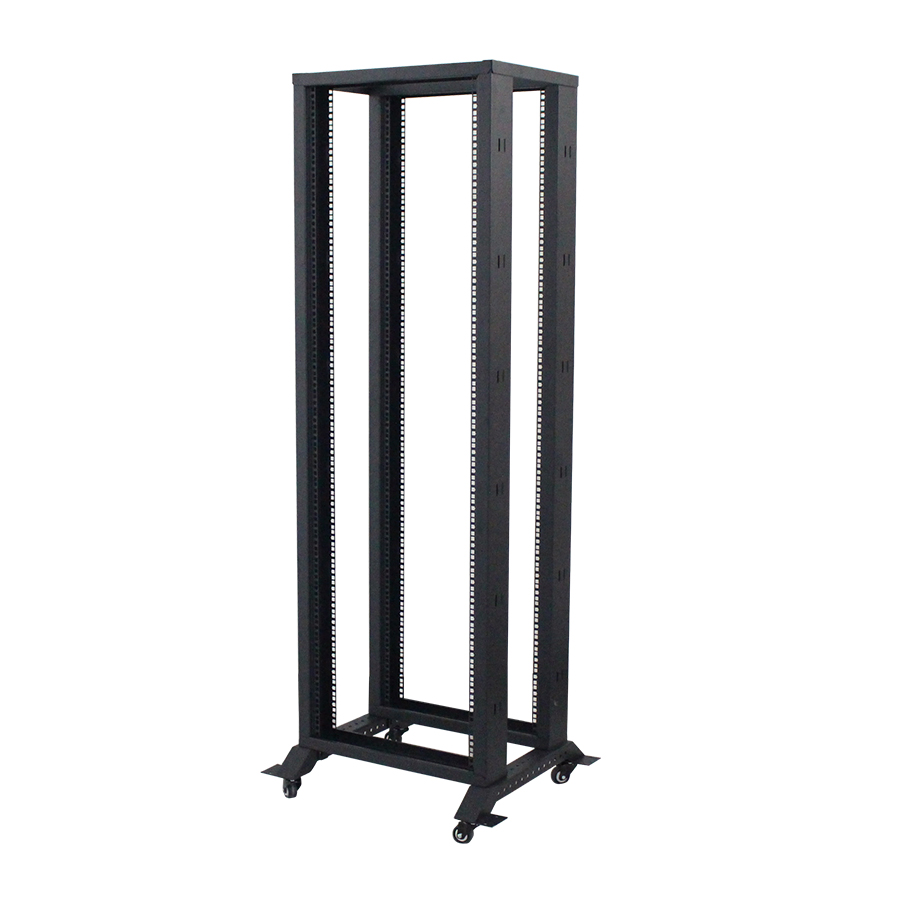

キャスター付き4ポストオープンラック
特徴
WB-OR-Bxxxx オープン フレームは、保護された環境に 19 インチのデバイスを設置できるように組み立てられており、正確なデータ要件なしで 19 インチのラックにマウント可能です。

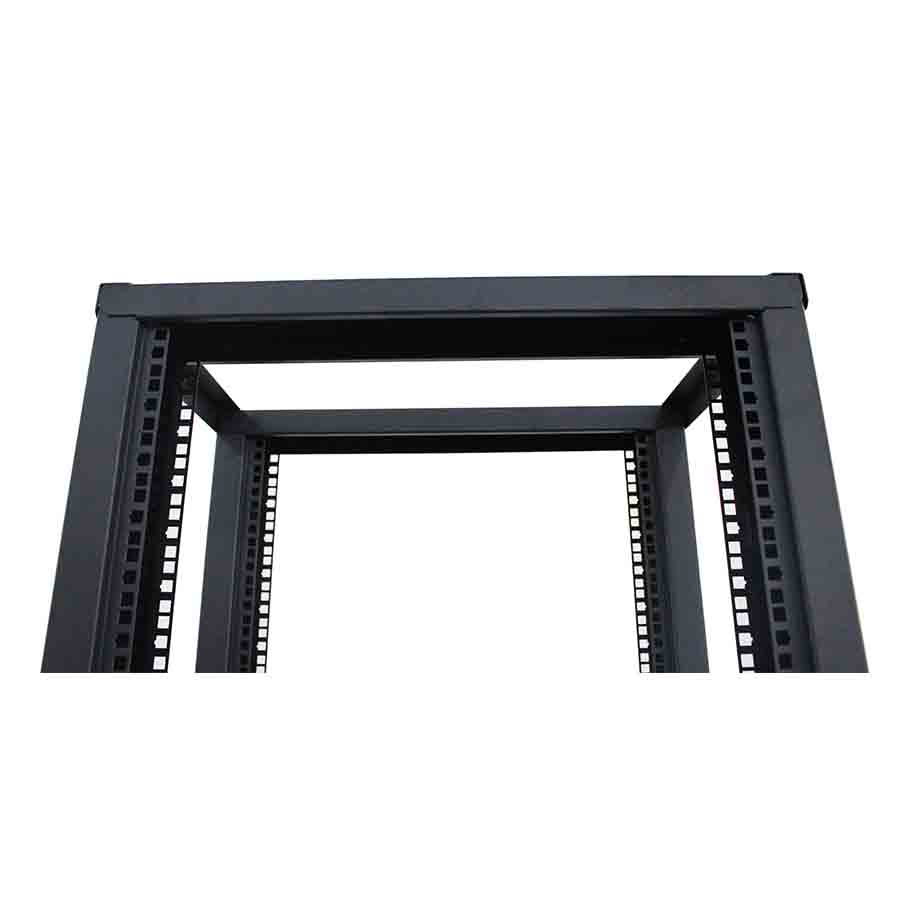

4つのポスト構造 - 最大耐荷重250KGまで可能。
通常、データケーブル接続デバイスに使用されます。
床に直接ボルトで固定可能
構造
スチール製のパーツをネジで接合。
シンプルな構造により、フレームの取り付けとメンテナンスが簡単になります。

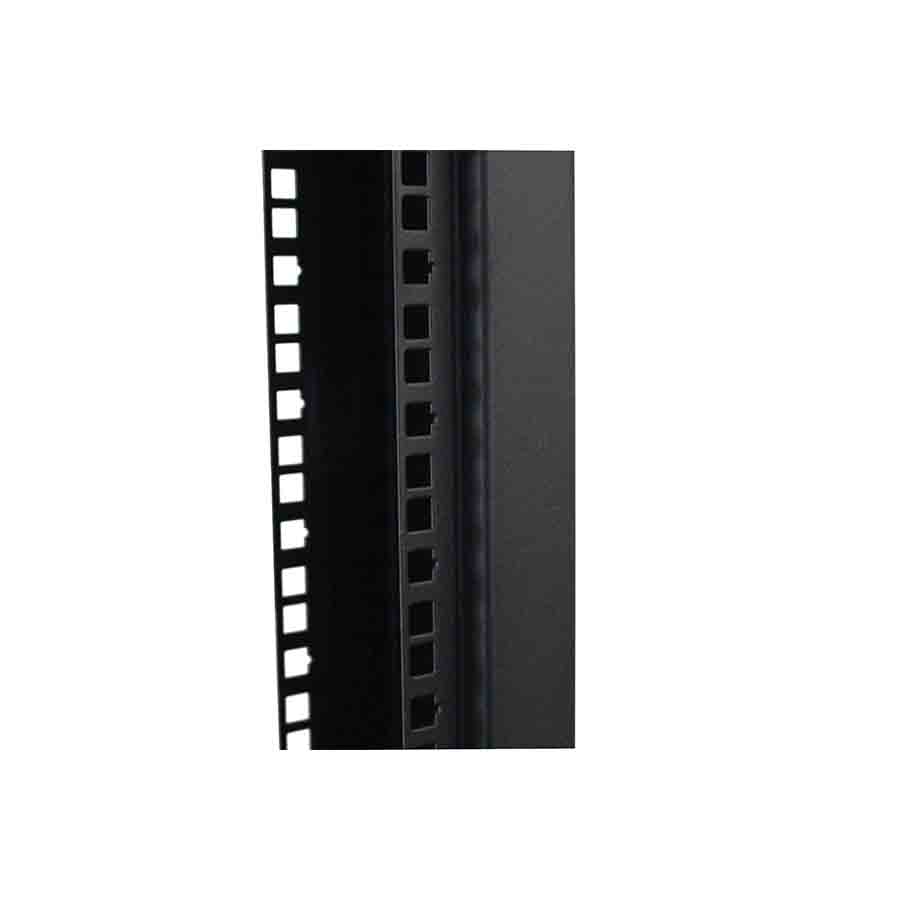

垂直の U マークが付いたプロファイルは、大型デバイスに最大の負荷を提供します。
付属品
2×フレーム、19インチ取り付けレール付き。(粉体塗装)
移動キャスター4個（2個はブレーキ付き）
予備の M6 ケージネジ 10 セット。
フレームの取り付け
推奨最大荷重を確保するには、荷重を均等に分散する必要があります。
フレームの片側荷重や一点荷重を防止する必要があります。
パッケージ
分解梱包により体積を80％削減し、ストックに便利です。
Webitelecomms 中立カートンボックス梱包
オプション用合板パレット
= お客様の特別な要件に応じて仕様を変更します =
サイズの提案
幅：600mm
奥行き：600mm、800mm、900mm
高さ: 12U、15U、18U、22U、27U、37U、39U、42Uなど。
カスタマイズされたサイズが利用可能です
規格と材質:
従う
ANSI/EIA、RS-310-D、IEC297-2、DIN41491:PART1、DIN41494:PART7、GB/T3047.2-92 規格および ETSI 規格。
表面仕上げ：脱脂、酸洗、防錆、パーカーライジング、純水洗浄、静電気粉体塗装
材料:SPCC冷間圧延鋼材またはEG鋼材
治療オプション: ポリッシュ |オレンジピール (細粒 / オープンフレイン)
厚さ: 塗装前の1.5mm SPCC材
最大。積載量:
-静的荷重: 250KG
ボディカラー：RAL9004(黒);RAL7035(グレー)など
| いいえ。 | 部品名 | 数量 | ユニット | 材料 | 処理 |
| 1 | 台座 | 2 | ピース | 1.5mm SPCC鋼 | 粉体塗装 |
| 2 | レール・ポール | 4 | ピース | 1.5mm SPCC鋼 | 粉体塗装 |
| 3 | レールコネクタ-A | 4 | ピース | 1.5mm SPCC鋼 | 粉体塗装 |
| 4 | レールコネクタ-B | 2 | ピース | 1.5mm SPCC鋼 | 粉体塗装 |
| 5 | M6×12ネジ | 30 | ピース | 炭素鋼 | 亜鉛メッキ |
| 6 | M6フランジナット | 8 | ピース | 炭素鋼 | 亜鉛メッキ |
| 7 | キャスター | 4 | ピース | - |
=サンプルビュー=
=発送と配送=
出荷 | 注記 |
急行 | ドアツードア、非常に便利、通関手続きや受け取りの必要がありません |
飛行機で | 空港から空港への場合、現地の空港で通関手続きを行って商品を受け取る必要があります。 |
海沿い | 港から港へ、現地の港で通関手続きを行って商品を受け取る必要があります。 |
ウェビテレコムは、不正行為や盗作を一切行わずに製品の写真を撮影することに多大な努力を払っています。
サイズ表
| 部品番号 | 幅 | 深さ | U | ふーむ） |
| WB-OR-B6618 | 600 | 600 | 18 | 923 |
| WB-OR-B6622 | 22 | 1101 | ||
| WB-OR-B6627 | 27 | 1323 | ||
| WB-OR-B6632 | 32 | 1545 | ||
| WB-OR-B6637 | 37 | 1768 | ||
| WB-OR-B6642 | 42 | 1990 | ||
| WB-OR-B6645 | 45 | 2123 | ||
| WB-OR-B6647 | 47 | 2212 |
