WB-PP3824S-C6AZ
Webitelecomms
1U 24 ポート STP ブランク パッチ パネル – プロフェッショナル ネットワーク組織ソリューション
最新のデータ センターとエンタープライズ ネットワーク クローゼットでは、最大の帯域幅、高いポート密度、最小限の導入ダウンタイムが求められます。従来の 110-IDC パンチダウン パッチ パネルでは、面倒な手動終端処理が必要であり、配線障害、ペアの分割、および高周波での一貫性のないパフォーマンスが発生する傾向があります。

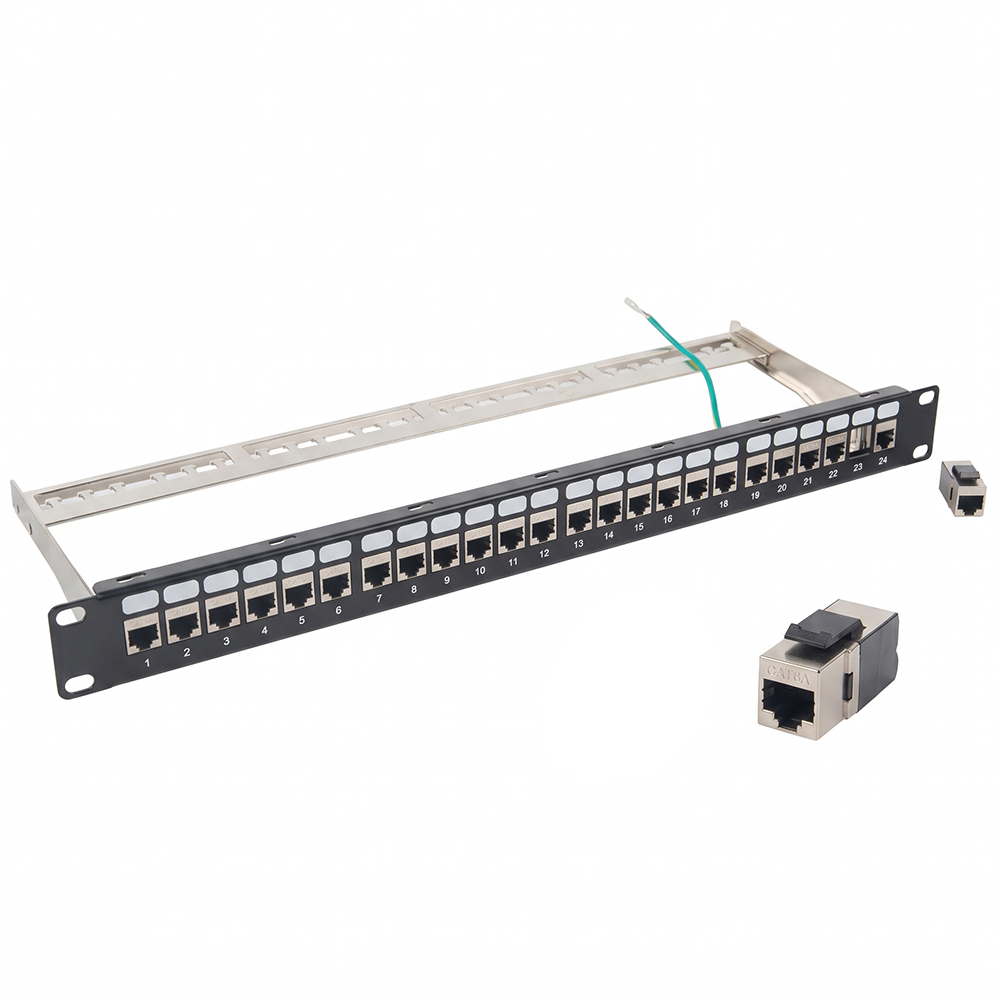

{ [t6]}® Cat6A STP 24 ポート フィードスルー パッチ パネルは、 信頼性の高い バックツーバック RJ45 カプラ アーキテクチャを導入することでこれらのボトルネックを解決します。 ANSI/TIA-568.2-D および ISO/IEC 11801 クラス $E_A$ チャネル仕様を満たし、それを上回るこのパネルは、最大 500 MHz の掃引周波数でスムーズに動作し、10 Gbps イーサネット データ ストリームを難なく伝送します。
各ポートは、360° の完全な亜鉛合金ダイキャスト シールド フレームで強化され、統合された頑丈なアース線で裏打ちされており、エイリアン クロストーク (ANEXT) と電磁ノイズを完全に抑制します。トップオブラック (ToR) スイッチングの拡張、信頼性の高い医療ネットワーク バックボーンの構築、高出力 PoE++ ワイヤレス アクセス ポイントの管理のいずれの場合でも、WebiT はエンタープライズ グレードの将来性のある銅線クロスコネクト プラットフォームを提供します。
特徴
100% ツールレスのプラグ アンド プレイ導入:
110 または Krone のインパクトパンチダウンツールが不要になります。 RJ45 オス パッチ コードを前面ポートと背面ポートの両方に差し込むだけです。オンサイトでの設置とフィールドテストの時間を最大 70%削減.
500 MHz での 10GBASE-T パフォーマンス:
カテゴリ 6A 10 ギガビット ネットワーク向けに特別に設計されています。 Cat6、Cat5e、および Cat5 構造のケーブルとの完全な下位互換性があり、シームレスな段階的なネットワーク アップグレードを保証します。

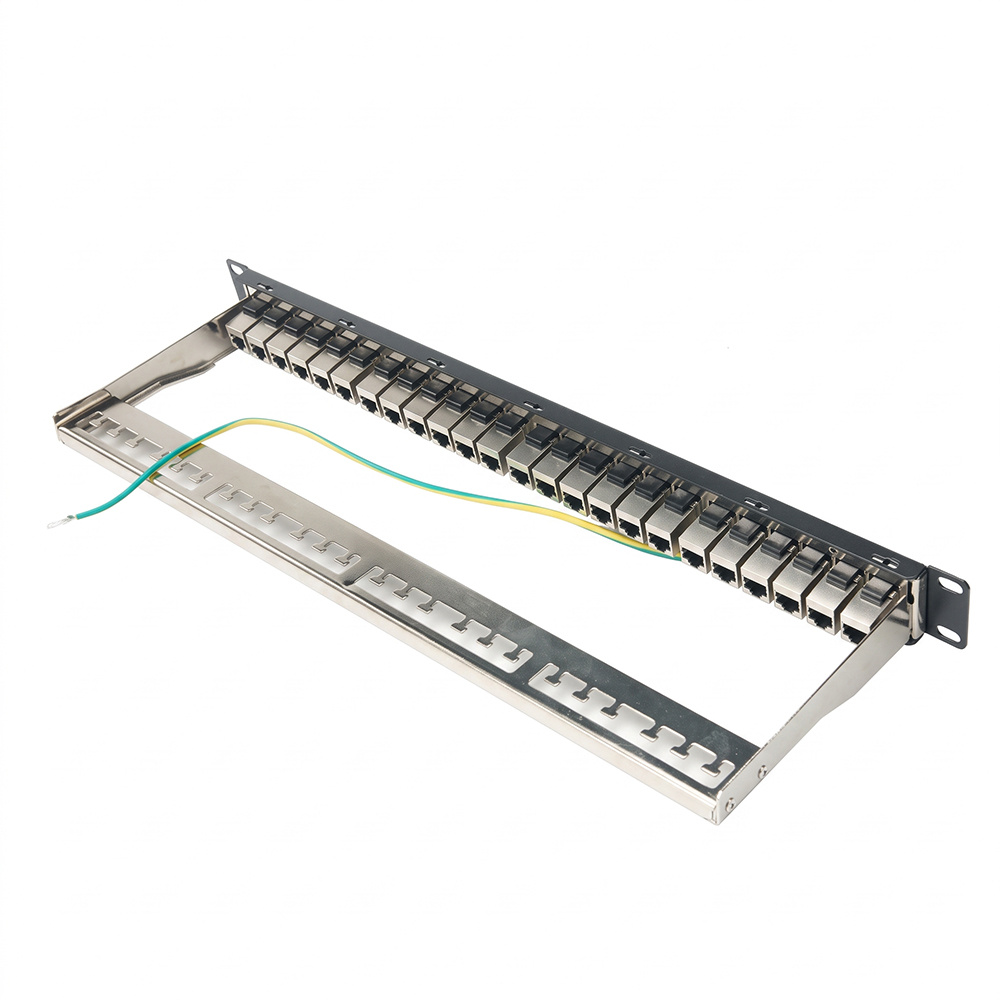

360°ダイキャストシールドとアース:
各 RJ45 インライン カプラーは、堅牢な亜鉛合金ダイカスト ハウジングに封入されています。統合された 18 AWG アース線と組み合わせることで、外部 RFI/EMI 干渉および内部チャネル クロストークに対する侵入不可能なファラデー シールドを確立します。

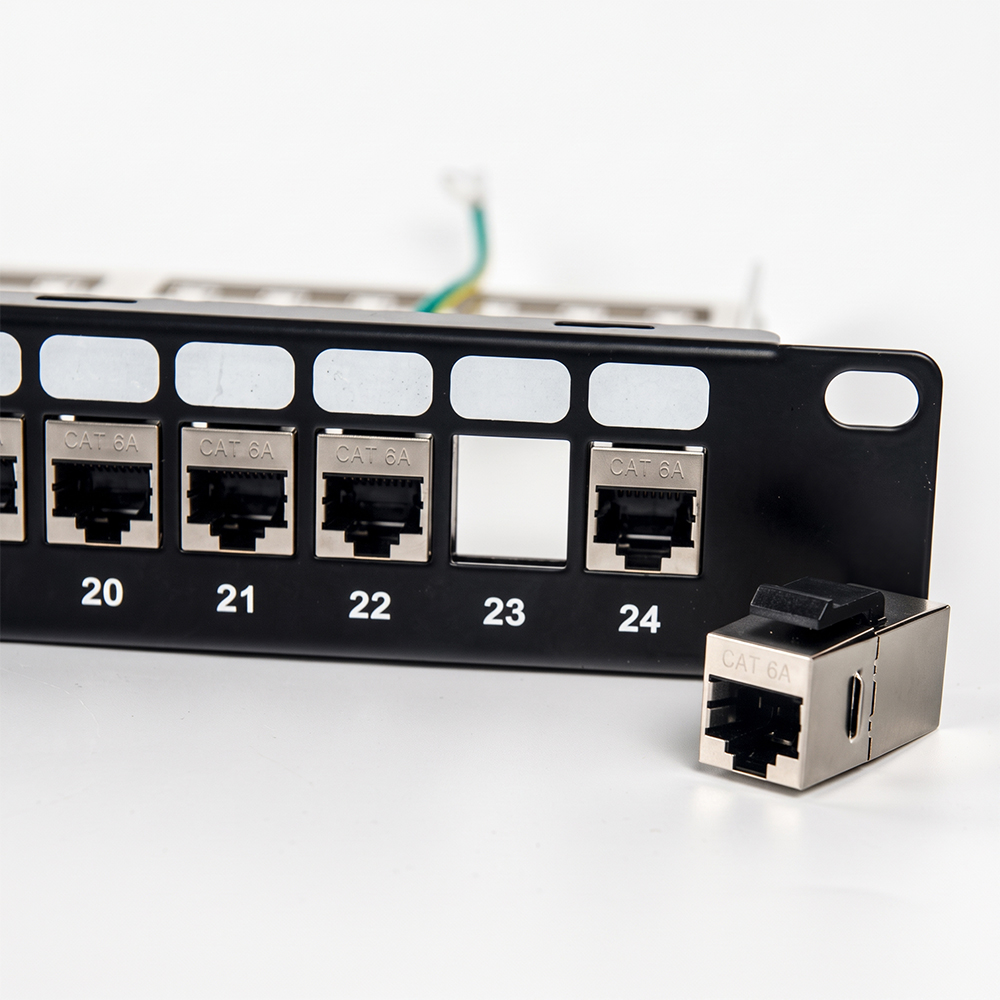

モジュラースナップイン/スナップアウトカプラー:
カプラーは工具を使わずに簡単に取り外すことができ、瞬時のポート交換、現場での再構成、および簡素化された移動、追加、および変更 (MAC) が可能になります。

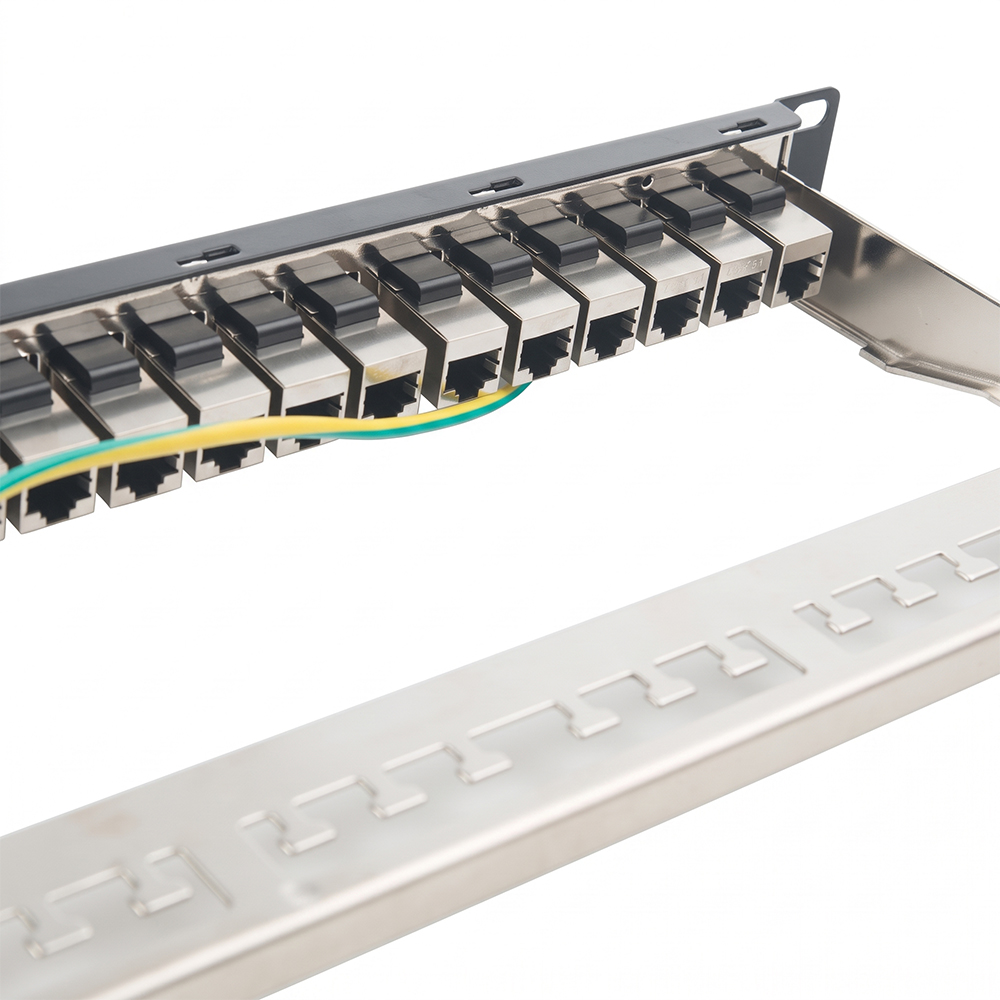

取り外し可能なケーブルストレインリリーフ管理バー:
ケーブルタイ用の統合アンカー スロットを備えた頑丈な後部スチール ブラケットが含まれており、適切な曲げ半径を維持し、スイッチ ポートとパッチ ポートの機械的負担を軽減します。
高電力 PoE++ 対応 (IEEE 802.3bt タイプ 3 および 4):
イーサネット経由で最大 90W ～ 100W DC 電力を供給できるため、PTZ セキュリティ カメラ、Wi-Fi 6/6E/7 アクセス ポイント、VoIP ビデオ電話、スマート ビルディング オートメーションに最適です。

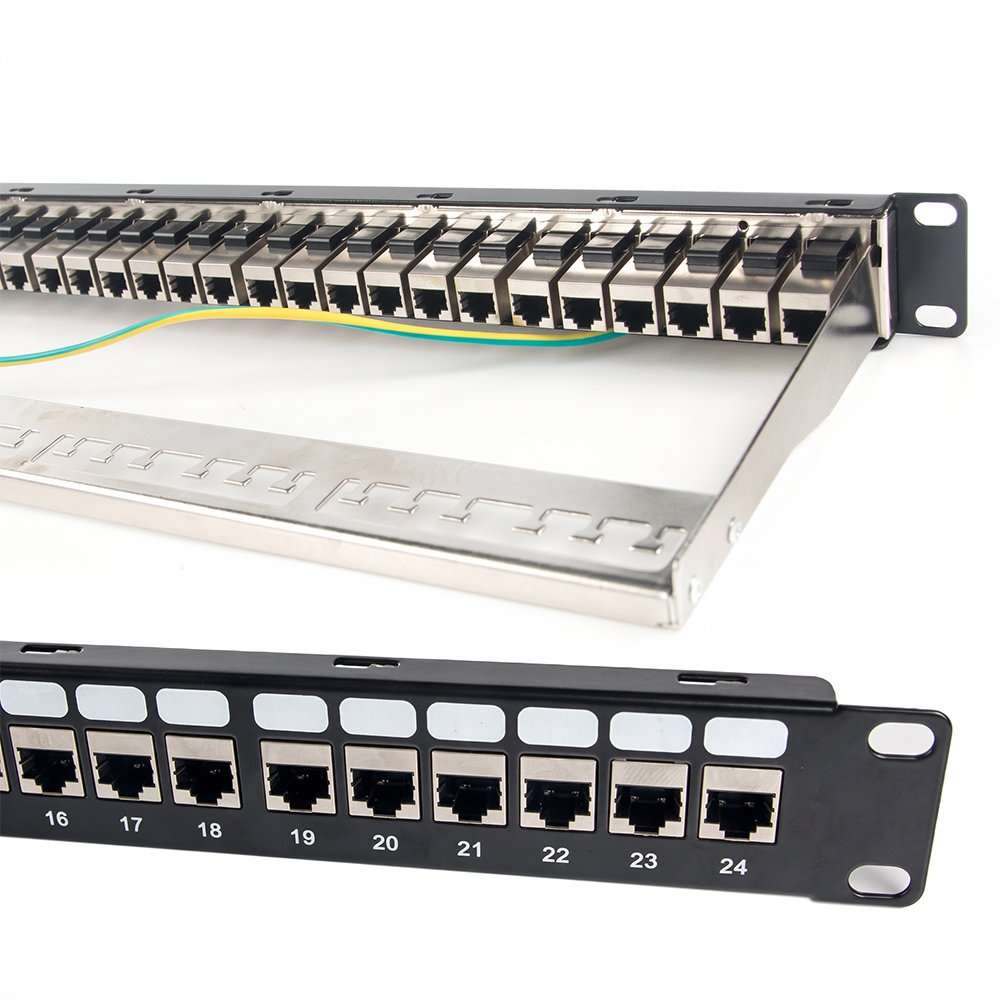

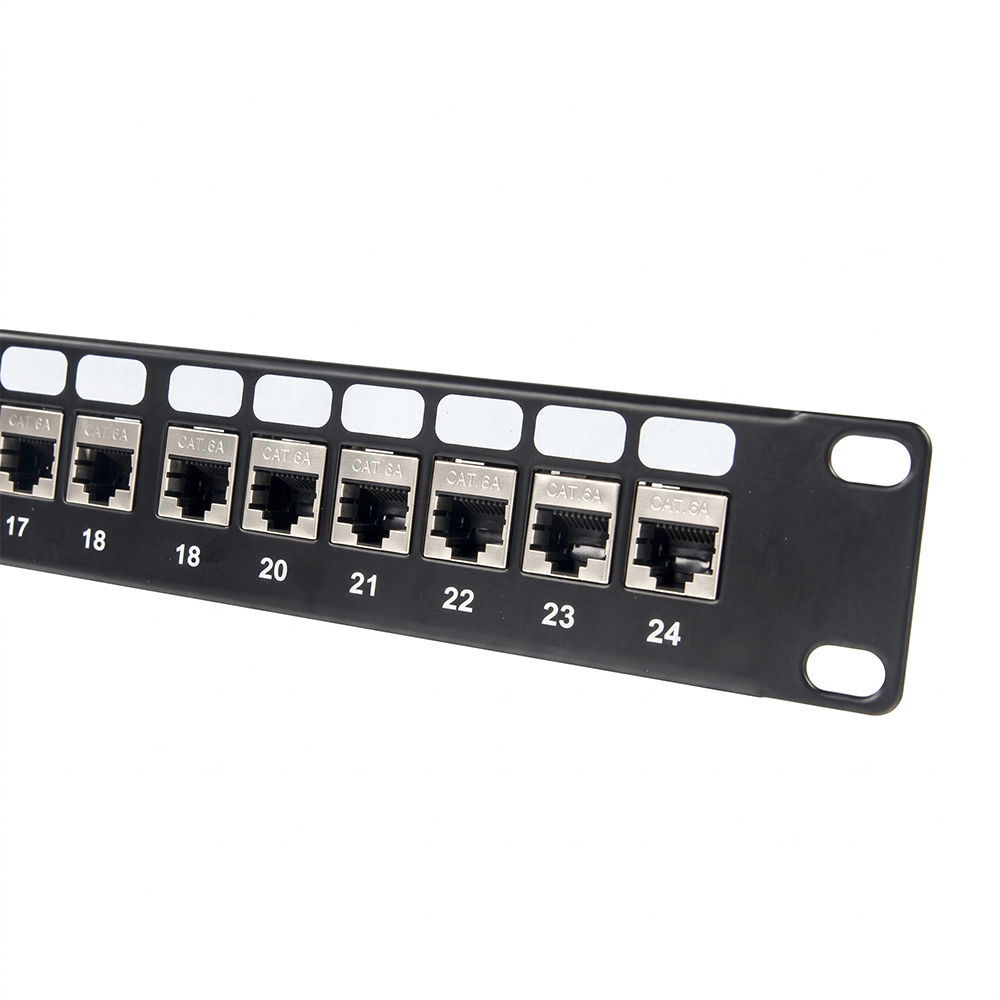

明確なポート識別:
前面と背面の両方に目立つ 1 ～ 24 の数値シーケンスがあり、さらに統合された書き込みラベル フィールドと、オプションで色分けされたアイコン挿入により、ポートを迅速にトレースできます。
| 型番 | WB-PP-3824S-C6AZ |
| ブランド。 | WebiTelecomms® |
| カテゴリー 標準 | ANSI/TIA-568.2-D カテゴリ 6A、ISO/IEC 11801 ClassE A 、EN 50173-1 |
| 材料 | SPCC鋼、ABS |
| ポートの種類 | CAT6Aキーストーンジャック |
| 帯域幅と周波数 | 1.0MHz～500.0MHz（スイープ） |
| シャッタータイプ | 該当なし |
| ラベルホルダー | マーキング可能かつ除去不可能 |
| Dimensions | 482.6x44.45x92mm |
| 動作温度 | -10～+60 ℃ |
| インストール | 1U 19インチラックマウント可能 |
| 証明書 | CE、ROHS、ISO9001:2015 |
| 応用 | CCTVセキュリティルーム、 データルーム、小規模オフィス |
応用
クラウド コンピューティングおよびハイパースケール データセンター
ヘルスケアおよび検査用 IT システム
政府および金融機関
ブロードキャストおよびオーディオ/ビデオ オーバー IP (AVoIP)
スマート商業企業ビル

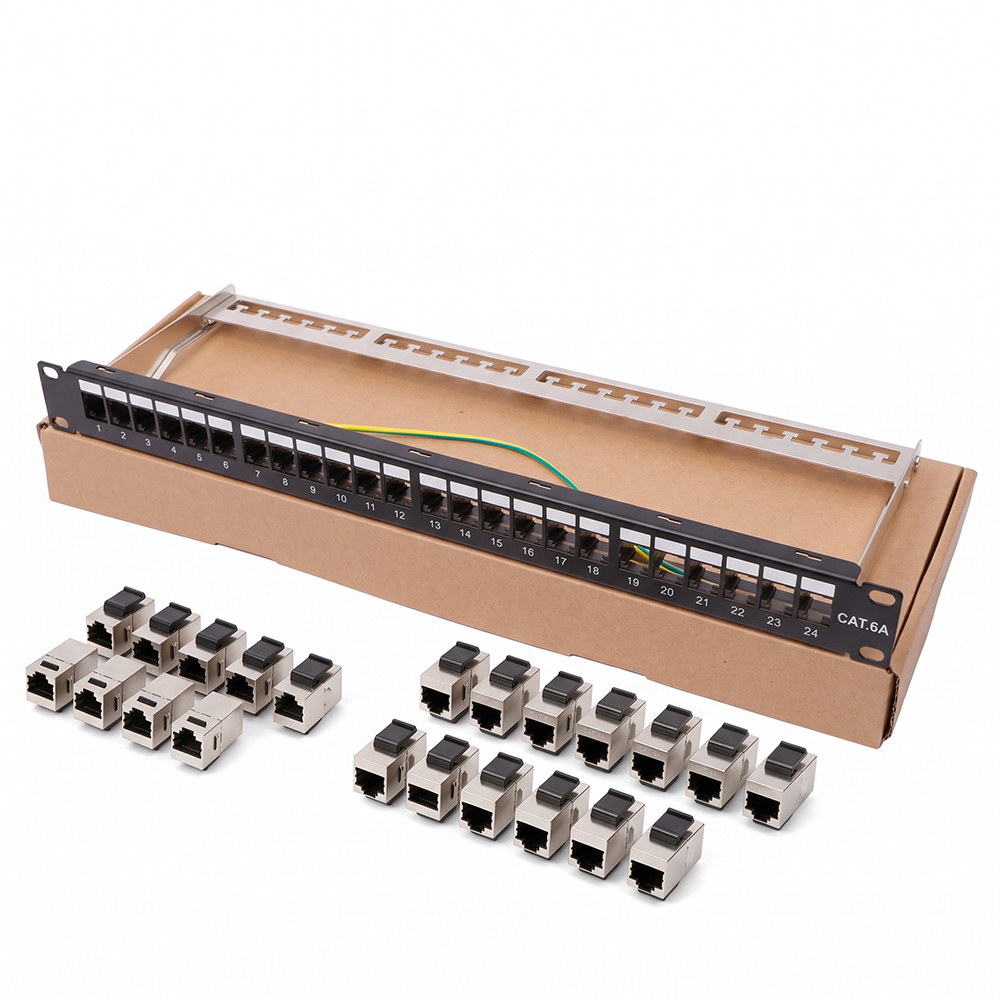

梱包写真
12 ポートネットワークパッチには 4 * ネジ、4 * ケーブルタイが装備されています
24 ポート ネットワーク パッチには 4 * ネジ、8 * ケーブル タイが装備されています。
48 ポート ネットワーク パッチには 4 * ネジ、10 * ケーブル タイが装備されています
A: 従来のパッチ パネルでは、生のソリッドコア ツイストペアを背面の IDC 端子に終端するために、110 または Krone パンチダウン ツールが必要です。フィードスルー (カプラー) パッチ パネルには、前面と背面の両方にメスの RJ45 ジャックが付いているため、終端済みの工場でテスト済みの RJ45 パッチ ケーブルを直接接続できます。これにより、配線ミスがなくなり、ケーブルペアの形状が維持され、現場での労働力が大幅に軽減されます。
A: いいえ。WebiT の Cat6A STP カプラは、高周波多層 PCB 補償回路、高精度のリン青銅接点、および厚手の 50 µ' 金メッキを使用して設計されています。最大 500 MHz までの ANSI/TIA-568.2-D クラス $E_A$ チャネル要件を完全に満たし、パケット ドロップゼロと完全な 10GBASE-T ラインレート スループットを保証します。
A: はい。 RJ45 インターフェイスは、シールド付き (STP/FTP) かシールドなし (UTP) に関係なく、Cat6 および Cat5e パッチ コードと広く下位互換性があります。非シールド ケーブルが接続されている場合、システムは非シールド モードで動作します。シールド ケーブルとアースを使用すると、完全な 360° EMI 保護が有効になります。
A: もちろんです。 24 個のカプラーは、標準のキーストーン スナップイン寸法を使用します。パネル全体を取り外さなくても、個別のカプラーを取り出して、別の Cat6A STP カプラー、HDMI キーストーン、または LC/SC 光ファイバー キーストーン アダプターと交換できます。
A: はい。各ユニットには、ケーブル タイダウン スロットを備えた取り外し可能な粉体塗装スチール製リア ケーブル マネジメント バー、18 AWG アース線、頑丈なナイロン ケーブル ジップ タイ、すぐに取り付けられる 4 本の $ imes$ M6 ラック ネジとケージ ナットのセットが含まれています。
