ネットワークと電気通信の世界では、「パッチ ケーブル」という用語が頻繁に登場します。これらの重要なコンポーネントは、さまざまなデバイスを接続するライフラインであり、シームレスな通信とデータ転送を保証します。しかし、パッチ ケーブルには主に 2 つのタイプがあることをご存知ですか?
ホーム オフィス、データ センターをセットアップする場合、あるいは単にプリンターを接続する場合でも、適切なパッチ ケーブルを使用することがパフォーマンスと信頼性にとって非常に重要です。しかし、選択肢が多すぎるので、どこから始めればよいでしょうか?

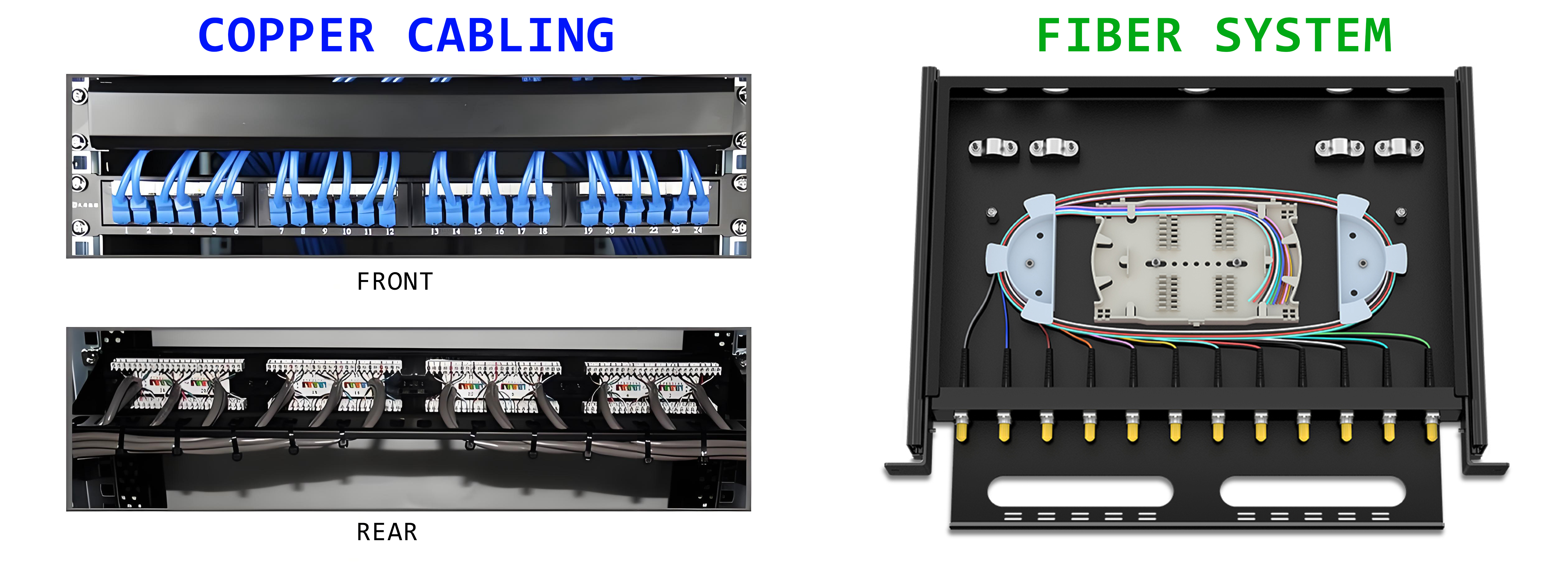

パッチ コードとも呼ばれるパッチ ケーブルは、2 つの電子デバイスまたは光学デバイスを接続するために使用される短いケーブルの総称です。これらのケーブルは、ネットワーク、オーディオ システム、さらにはホーム エンターテイメント システムのセットアップにおいて非常に重要です。さまざまな長さ、色、タイプがありますが、主なタイプは 銅線パッチ ケーブル と 光ファイバ パッチ ケーブルの 2 つです。.
銅線パッチ ケーブルは、日常のネットワークで使用される最も一般的なタイプです。これらは、電気の優れた導体である銅線のツイストペアから作られています。これらの WEBIT ケーブルは、価格が手頃で設置が簡単なため、広く使用されています。
WEBIT 銅パッチ ケーブルにはいくつかのサブタイプがあり、それぞれ特定のアプリケーション向けに設計されています。
Cat5e : CAT5 の拡張バージョン。クロストークを低減し、100 MHz 帯域幅でギガビット イーサネット (最大 1 Gbps) をサポートし、ほとんどのホーム ネットワークおよび小規模ビジネス ネットワークに適しています。
用途：ホームネットワーク、パソコンとルーターの接続、IPカメラ
Cat6 : クロストークとシステム ノイズに対してより厳しい仕様を提供します。最大 55 メートルの距離で 250 MHz 帯域幅で最大 10 Gbps の速度をサポートします。
アプリケーション: オフィス ネットワーク、サーバー ルーム、およびデータ転送により高い帯域幅を必要とするシナリオ。
Cat6a : 「拡張された」CAT6。 100 メートル全域にわたって 500 MHz 帯域幅で 10 Gbps の速度をサポートしており、大規模な設置に優れています。
用途: データセンター、高性能コンピューティング環境、大規模な建物のバックボーン接続。
CAT7 & CAT8 : 高周波用途向けに設計されたシールド ケーブルです (CAT8 の場合は最大 2000 MHz)。 CAT8 はデータセンター向けに構築されており、短距離で 25 Gbps または 40 Gbps をサポートします。
アプリケーション: プロフェッショナル データセンターのスイッチとサーバーの接続、高速ネットワーク バックボーン。
WEBIT 銅パッチには次のようないくつかの利点があります。
費用対効果が高い: 一般に光ファイバーよりも手頃な価格です。
簡単なインストール：簡単なインストール終了により、DIY愛好家に人気があります。
柔軟性: 柔軟性があり、狭いスペースでも簡単に配線できます。
光ファイバーを使用すると、細いストランドのガラスプラスチックファイバーでデータを伝送し、信号損失を最小限に抑え、高いパフォーマンスの信頼性を実現します。
主に次の 2 つのタイプがあります。
シングルモードファイバー (SMF): 非常に薄いコア (8 ～ 10 ミクロン) を持ち、1 つのモードの光のみを通過させます。これにより信号の減衰が少なくなり、非常に長距離の場合に使用されます。
用途: 長距離通信、ケーブル TV ネットワーク、大学キャンパス。
マルチモード ファイバー (MMF): 複数のモードの光の伝播を可能にする、より大きなコア (50 または 62.5 ミクロン) を備えています。シングルモードより安価ですが、減衰が大きいため、短距離に適しています。
アプリケーション: ローカル エリア ネットワーク (LAN)、データ センター、建物内の接続フロア。
WEBIT 光ファイバーには、次のようないくつかの利点があります。
高帯域幅: 大量のデータを非常に高速で伝送します。
長距離: 銅線に比べてはるかに長い距離を伝送します。
干渉に対する耐性: 電磁干渉に耐性があり、安定した信頼性の高い接続を保証します。
これらのパッチ ケーブルの主な特性を比較するための早見表を次に示します。
| 特徴 | クーパーパッチケーブル | 光ファイバーパッチケーブル |
| 伝送媒体 | 銅線を介した電気信号 | ガラス/プラスチックファイバー上の光パルス |
| 代表的なコネクタ | RJ11、RJ45 | LC、SC、ST |
| 最大距離 | 最大100m（カテゴリにより異なります） | マルチモード: 最大 550 メートル (10G の場合)。シングルモード：最大10km以上 |
| 帯域幅と速度 | 最大 40 Gbps (CAT8) | 事実上無制限、最大 100 Gbps 以上 |
| EMIに対する耐性 | 低い（電気ノイズの影響を受ける可能性があります） | 高 (電磁干渉に対する耐性) |
| 料金 | 下部（ケーブルおよび機器） | より高い（ケーブルとトランシーバー） |
| ベストユースケース | ホーム/オフィスネットワーク、短距離デバイス接続 | 長距離、高帯域幅のバックボーン、データセンター |
適切な WEBIT パッチ ケーブルの選択
正しい選択を行うかどうかは、特定のシナリオによって異なります。
家庭/オフィスでの使用 (デスクトップ、プリンター、Wi-Fi ルーター): CAT5e または CAT6 銅線ケーブルは、完全に適切でコスト効率に優れています。
高性能オフィス/サーバー ルームの場合: 堅牢な 10G 接続、または将来のインストールに備えて CAT6a を使用します。
異なるフロアまたは建物を接続する場合: 距離が 100 メートルを超える場合、または高帯域幅が必要な場合は、マルチモード ファイバーが理想的な選択肢です。
長距離通信/ISP の場合: シングルモード ファイバーは、その驚異的な距離機能により、唯一の実行可能なオプションです。
結論として、銅線と光ファイバーという 2 種類のパッチ ケーブルを理解することが、信頼性が高く効率的なネットワークを構築するための第一歩となります。銅線は、最も一般的な短距離アプリケーションに最適ですが、ファイバーは速度と距離を重視します。ケーブルをお客様固有のニーズに適合させることで、ネットワークに最適なパフォーマンスを保証します。作業のサポートについては、Webit セールスにお気軽にお問い合わせください。
