WB-PP44001
WEBIT
Webitelecomms 1U ネットワークキャビネット使用 UTP 24 ポート Cat6 ツールフリーパッチパネル
PP-44001 は、サーバー ラックやネットワーク キャビネットに取り付けるための 19 インチの標準サイズです
このパッチ パネルは、22 ～ 26 AWG 単線導体用に設計されています。
1U 高さ (24 ポート) (ネジをカバーした状態)
水平終端、モジュール化ジャック
4*6 ツール不要のモジュラージャック
背面のプラスチック配線オーガナイザー。
材料 ：
ハウジング: ABS 94V-0
圧接: PC UL94V-0
PCB: FR-4 1.60 mm (0.06インチ) 厚、2 層。
コンタクト: 0.35 mm (0.014インチ) のリン青銅、接触領域に 1.27 ミクロン (50 マイクロインチ) の金メッキ
金属ハウジング: 厚さ 1.50 mm の金属。
24 ポートのパッチ パネルは、Cat6 イーサネットの要求をサポートします。
このイーサネット パッチ パネルは、標準高さ 1U (44.45 mm) のユニバーサル 19 インチ ラック、キャビネット、または壁面取り付けブラケットに簡単に取り付けられます。
金メッキ接点により、修正不要の接続が保証されます。番号付きのポートと色分けされた T568A および T568B の配線図により、簡単に参照できます。
ネットワークパッチパネルはCE、ROHS安全要件に準拠しており、 付属の D リングとケーブル タイを使用すると、ケーブル管理が簡単になります

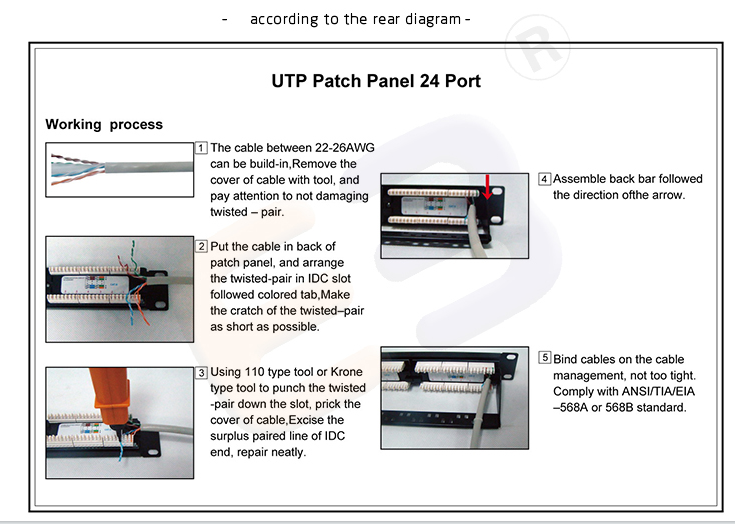

配線方法
| 応用 | *規格:SO/IEC-11801;ANSI/TIA-568-C.2; EN50173-1 *アプリケーション: 10GBASE-T、1000BASE-T、100BASE-Tx、10BASE-T、155M ATM、4/16MB トークンリング、100Mbps TP-PMD、ISDN、ADSL、アナログおよびデジタル音声 (VoIP) / ビデオ、パワーオーバーイーサネット(PoE)、制御信号 |
| 仕様 | *定格電圧: 125VCA RMS *電流定格: 1.5アンペア *接触抵抗: 100ミリオーム最大 *絶縁抵抗: 1000 MEGOMS MIN@500VDC ※耐電圧：AC750V RMS、60Hz 1min |
| 特徴 | *説明:24ポートUTPパッチパネル *IDC: デュアルタイプ（両方とも クローネと110タイプ） *ポート: RJ45 8P8C シールドなし ※ピンの材質：リン青銅 *配線方式:T568A/T568B *QC:100% テスト *使用湿度:10% ~ 90%RH *使用温度:-20℃~60℃ *OEM/ODM:利用可能 |
