WB-PP14046
WEBIT

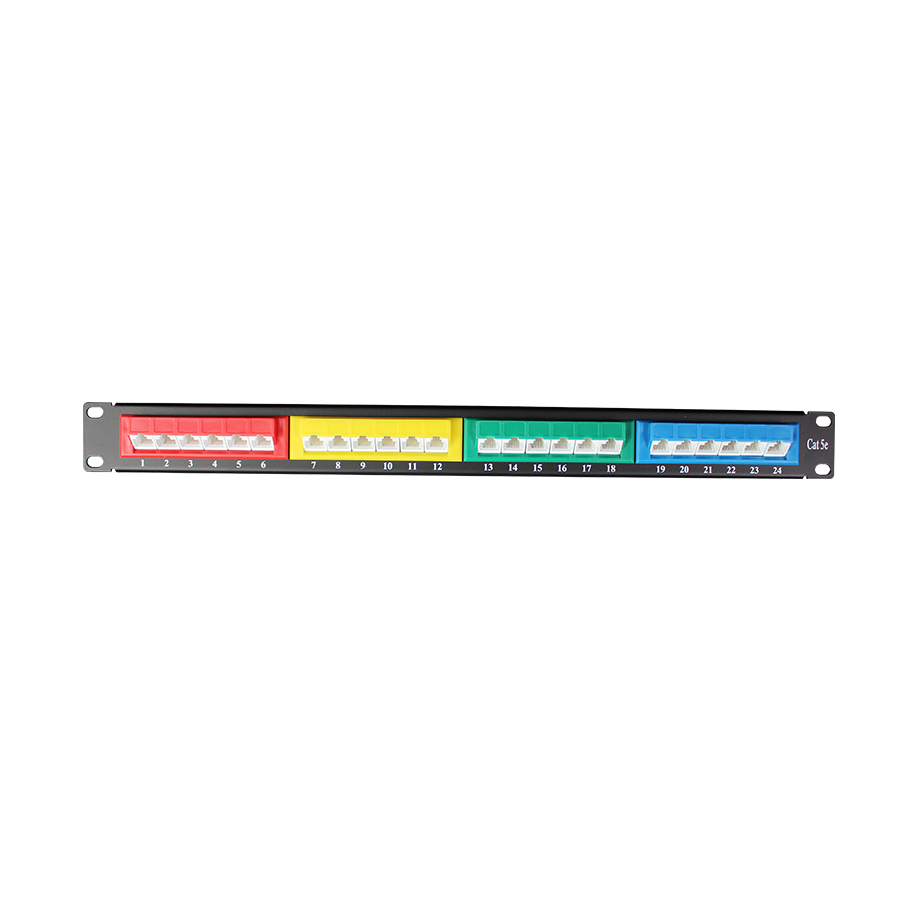

1U ラックマウント 24 スラント ポート Cat5e/6 ネットワーク パッチ パネル
PP-14046 は、サーバー ラックやネットワーク キャビネットに取り付けるための 19 インチの標準サイズです
このパッチ パネルは、22 ～ 26 AWG 単線導体用に設計されています。
1U 高さ (24 ポート) (ネジをカバーした状態)
水平終端、モジュール化ジャック
4*6 ジャック カラーパネル

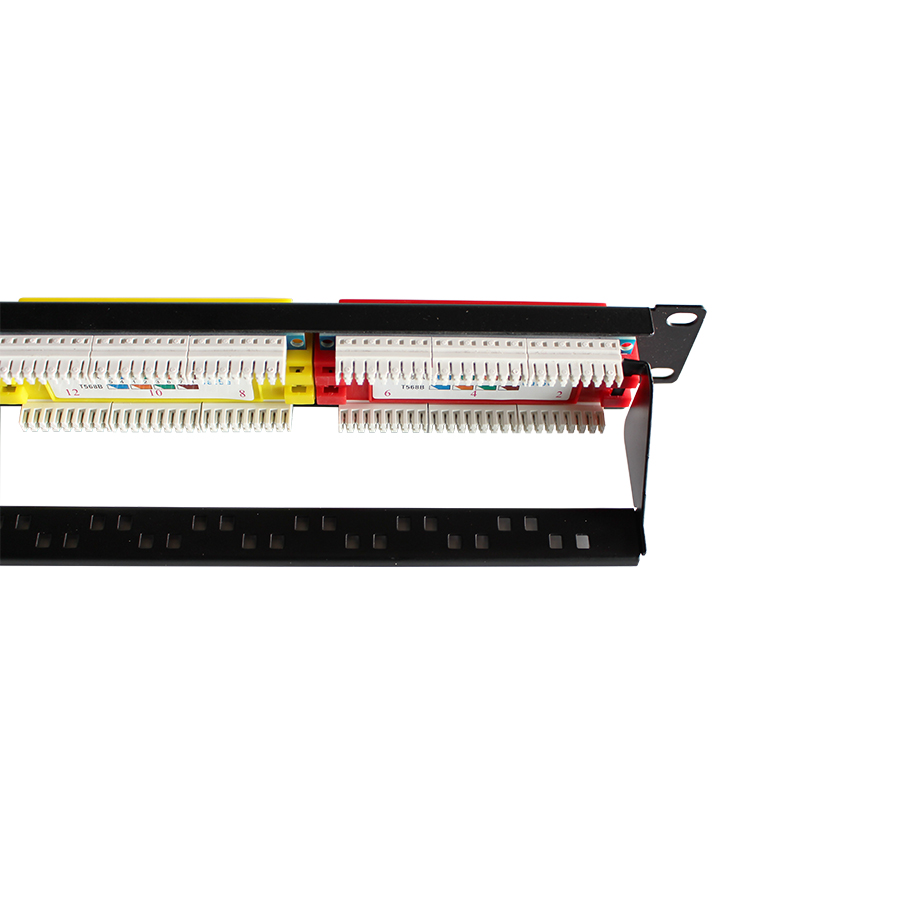

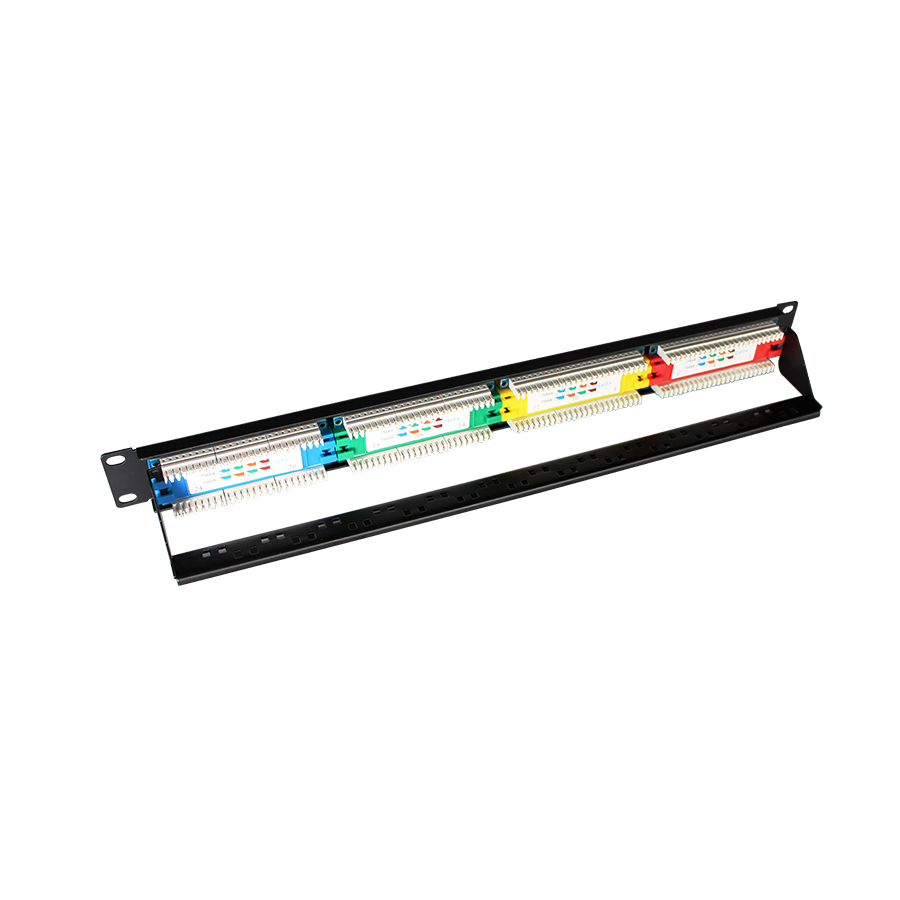

バックメタル配線オーガナイザー。
材料 ：
ハウジング: ABS 94V-0
圧接: PC UL94V-0
PCB: FR-4 1.60 mm (0.06インチ) 厚、2 層。
コンタクト: 0.35 mm (0.014インチ) のリン青銅、接触領域に 1.27 ミクロン (50 マイクロインチ) の金メッキ
金属ハウジング: 厚さ 1.50 mm の金属。
24 ポート パッチ パネルは、Cat5e/6/6A イーサネット要求をサポートします。
このイーサネット パッチ パネルは、標準高さ 1U (44.45 mm) のユニバーサル 19 インチ ラック、キャビネット、または壁面取り付けブラケットに簡単に取り付けられます。
金メッキ接点により、修正不要の接続が保証されます。番号付きのポートと色分けされた T568A および T568B の配線図により、簡単に参照できます。
ネットワークパッチパネルはCE、ROHS安全要件に準拠しており、 付属の D リングとケーブルタイを使用すると、ケーブル管理が簡単になります
パッチパネルの特徴
定格電圧: 125 VAC RMS
電流定格: 1.5AMP
接触抵抗: 100MΩ最大
絶縁抵抗: 1000MΩ@ 500 VDC
絶縁耐力: 750 VAC RMS 60Hz、1MIN
FTPパッチパネル動作環境
保管時: -40℃ ～ +75℃
動作時: -10℃～+60℃
TIA/EIA 568B カテゴリ 6A に準拠
機械式
ハウジング材質: PBT
パネルフレーム：ST12、黒色粉体塗装
RJ45 ジャック寿命: 750 回最小
圧接寿命：200回以上
ワイヤー: AWG22-26
TIA Cat6A Perm .Link テスト: 最悪ペア NEXT マージン≧ 3.0dB
挿入構造の保持力：50N 60±5s
応用
構造化されたケーブル配線データと音声送信
カタログカテゴリー6
ウェビテレコムは、不正行為や盗作を一切行わずに製品の写真を撮影することに多大な努力を払っています。
当社のサービス:
サンプルサービス: サンプル料金を徴収します。ご注文後に返金いたします。
パッケージデザインのサポート： 私たちはあなたのカスタマイズされたデザインのためのブランドチームを持っています
会社情報:
WEBITELECOMMS は 2003 年に設立され、2003 年に輸出入の権利を獲得しました。 2010年。
製品範囲: 19 インチ ラックおよびキャビネット、屋外キャビネット、構造化ケーブル、光ファイバー、PDU、KVM、ファイバー メディア コンバーター
監査レポート: CE、ROHS、ISO、SGS。
ショールーム：約100平方メートルのショールーム。
WEBITELECOMMS へようこそ。当社の専門チームとサービスが、お客様が市場で一歩先を行くのに役立つと信じています。
よくある質問：
1) お支払い期間は何ですか?
---TT、LC、ウェスタンユニオンが受け入れられる可能性があります。
2) 取引条件は何ですか?
---EXW、FOB、CNF、CIFもOKです。
3) 積み込み口とは何ですか?
--- 寧波、上海。
4) MOQは何ですか?
---ほとんどの当社製品のMOQは5個で、異なるアイテムは異なります。各アイテムのMOQを示しています
価格表にあります。
5) 製品保証は何ですか?
---ヨーロッパ市場として、当社の製品にはCE RoHSおよびその他の国際安全基準があります。
---他の市場と同様に、国際安全規格証明書も提供できます。
