WB-FTxxxxANG
Webitelecomms

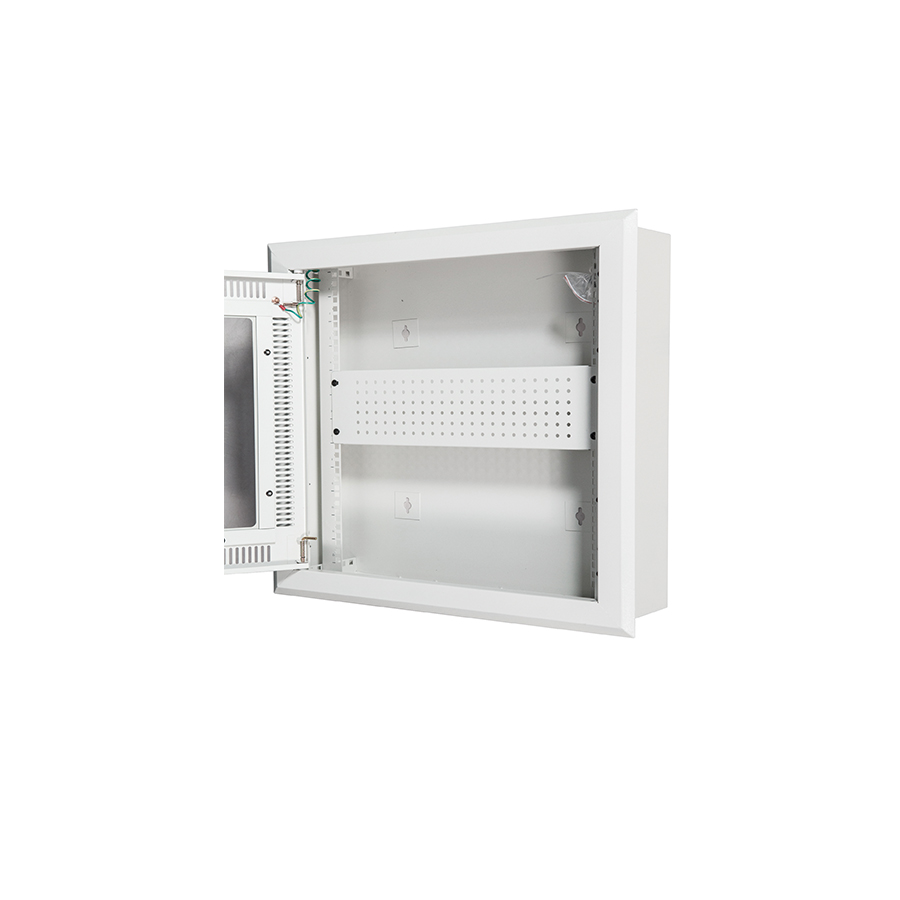

埋め込み型壁掛けガラス扉データキャビネット
WB-FTxxxxANG キャビネットは、FTTH システムの設置を目的としています。
壁取り付け溶接構造 - 最大 30KG までの 19 インチラックマウント可能なデバイスをサポートします。
前後ドアのアース。
120 ～ 300 mm の奥行きオプション
構造
前面フレームタイプのガラスドア、通気ドアエッジ付き - シリンダーキーロック。
本体の端が曲がっているので、壁に簡単に埋め込むことができます。
背面の壁取り付けパネル。
取り外し可能なサイドパネルのない溶接ボディ。
付属品
位置調整可能な 19 インチ取り付けレール 2 つ。
アースケーブルの1本
取り付けパネルの 1 個
予備の M6 ケージネジ 10 セット。
ケーブル入口
トップ - 4 * 50mmの丸いノックアウトケーブル入口
底 - 4 * 50mmの丸いノックアウトケーブル入口
さらにリクエストできます...
パッケージ
溶接構造なので、開梱して直接使用できます。
Webitelecomms 中立カートンボックス梱包
オプション用合板パレット
= 異なります 仕様 その上 顧客の 特別 要件=
サイズ 提案
ハイツ -6U、 9U、 12U(ホット)、 15U、 18U、 22U
要求に応じた深さ: 250 、 300mm 、またはカスタマイズ
標準と材質:
ANSI/EIA、RS-310-D、IEC297-2に準拠。 DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92規格;
19インチ国際規格、メートル法、ETSI規格と互換性があります。
表面仕上げ:脱脂、酸洗い、リン酸塩処理、粉体塗装
材料: SPCC冷間圧延鋼材またはEG鋼材
厚さ: 取り付けプロファイル:1.5mm;その他:0.8-1.0mm
知財学位: IP-20屋内使用
積載量:
-静的荷重: 30KG
色: RAL9004 (黒); RAL7035 (デフォルトはグレー)
=サンプルビュー
| いいえ. | モデル | 数量 | ユニット | 材料 | 表面 | 注記 |
| 1 | 体 | 1 | ピース | 1.0mm SPCC鋼 | 粉体塗装 | |
| 2 | 正面玄関 | 1 | ピース | 1.0mm SPCC鋼 4.0mm強化ガラス | 粉体塗装 | 通気フレーム |
| 3 | 取り付けプロファイル | 2 | ピース | 1.5mm SPCC鋼 | 粉体塗装 | GEになれる |
| 4 | 小さなロック | 1 | セット | 亜鉛合金鋼 | - | |
| 5 | アースボルト | 1 | ピース | 30cm y/gケーブル | - | |
| 6 | M6ネジ | 10 | ピース | Mn56鋼 | 亜鉛メッキ | |
| 7 | 取付板 | 1 | ピース | 1.0mm SPCC鋼 | 粉体塗装 |
*他に必要なもの:
PDU | - 例: 1U アルミニウム PDU |
パッチパネル | - 例: 24 ポート Cat6 UTP パッチ パネル |
ケーブルマネージャー | -例えば。 1U ケーブル管理 |
サーモスタット | -例えば。 温度 センサー |
スイッチ | -例えば。ネットワークルーター |
その他 | 等.. |
