WB-OD-A
Webitelecomms
9403200000

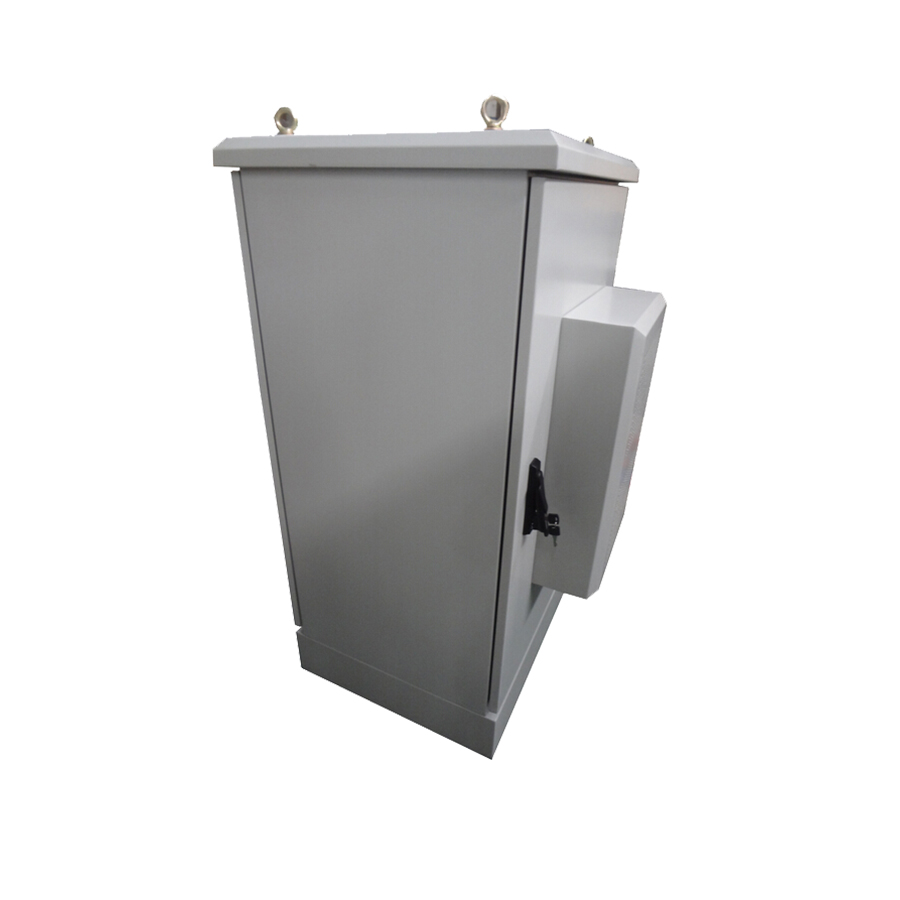

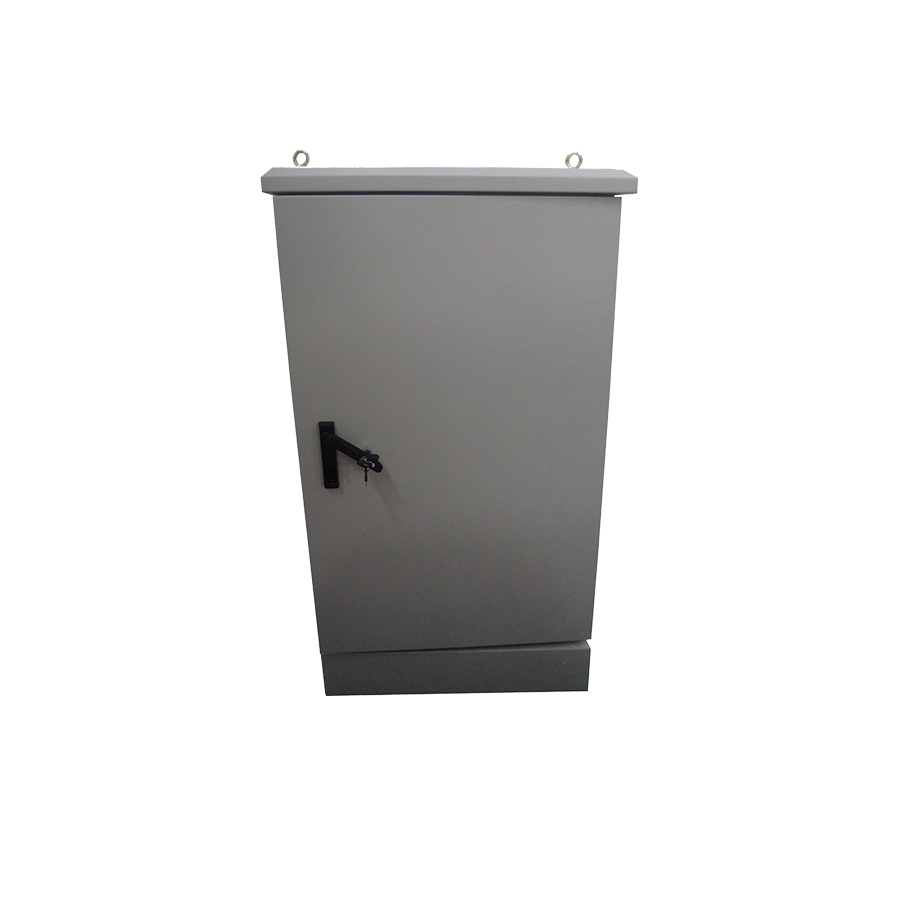

熱交換器付き 19 インチ IP55 ストリート屋外キャビネット
WB-OD-A は、測定機能に関して IEC の標準化された国際保護コード システムに従っています。
IP コードは、「IP」の後に 2 つの数字が続く形式で保護の程度を表します。
最初の数字は、エンクロージャが粒子や塵から保護され、周囲の危険から他の人が保護される程度を示します。
2 番目の桁は、水に対する保護の程度を示します。
弊社では、粒子/粉塵に対する完全な保護と、水に対する保護の厳密な管理を提供する IP65 エンクロージャを提供しています。当社のすべてのエンクロージャは基準を厳密に遵守しているため、一流で競争力のある価格の屋外エンクロージャが期待できます。
IP65= エンクロージャの特徴:
塵、油、その他の非腐食性物質から完全に保護
密閉された機器との接触から完全に保護
いかなる方向からの筐体に対してノズルによって噴射される水までの水からの保護
壁掛け、自立式、トラフ、電柱への取り付けが可能
シルクスクリーンロゴ、陽極酸化処理、または彫刻サービスが利用可能です
カットアウト、断熱材、ヒンジ、ラッチまたはロックを備えたカスタム
IP55= エンクロージャの特徴:
塵、油、その他の非腐食性物質から完全に保護
密閉された機器との接触から完全に保護
いかなる方向からの筐体に対してノズルによって噴射される水までの水からの保護
壁掛け、自立式、トラフ、電柱への取り付けが可能
シルクスクリーンロゴ、陽極酸化処理、または彫刻サービスが利用可能です
当社の耐候性エンクロージャは、安全性、耐久性、信頼性、エンドユーザーのコスト削減に対する高い要求が求められる産業環境における製品向けのソリューションを備えています。
• 安全性 - 第三者の試験機関によって試験され、承認されています。
• 耐久性 - 使用されている素材は、厳しい条件や環境でも高い耐久性を実現します。
• 信頼性 - 高品質のコンタクトにより信頼性が保証されます。 (IP55以上)
• コスト削減 - 素早く簡単に取り付けられるように設計されています。
• 工事 - 本体とドア/カバーは 16 または 18 ゲージの冷間圧延鋼で形成されています。 (1.0/1.2mm)
- 取り外し可能な内側のドア付き、鋼板で形成されており、深さは調節可能です
- 取り外し可能なインナーパネルは 14 または 16 ゲージの亜鉛メッキシートで形成されています
- 接地およびパネル取り付け金具が付属しています。
特徴

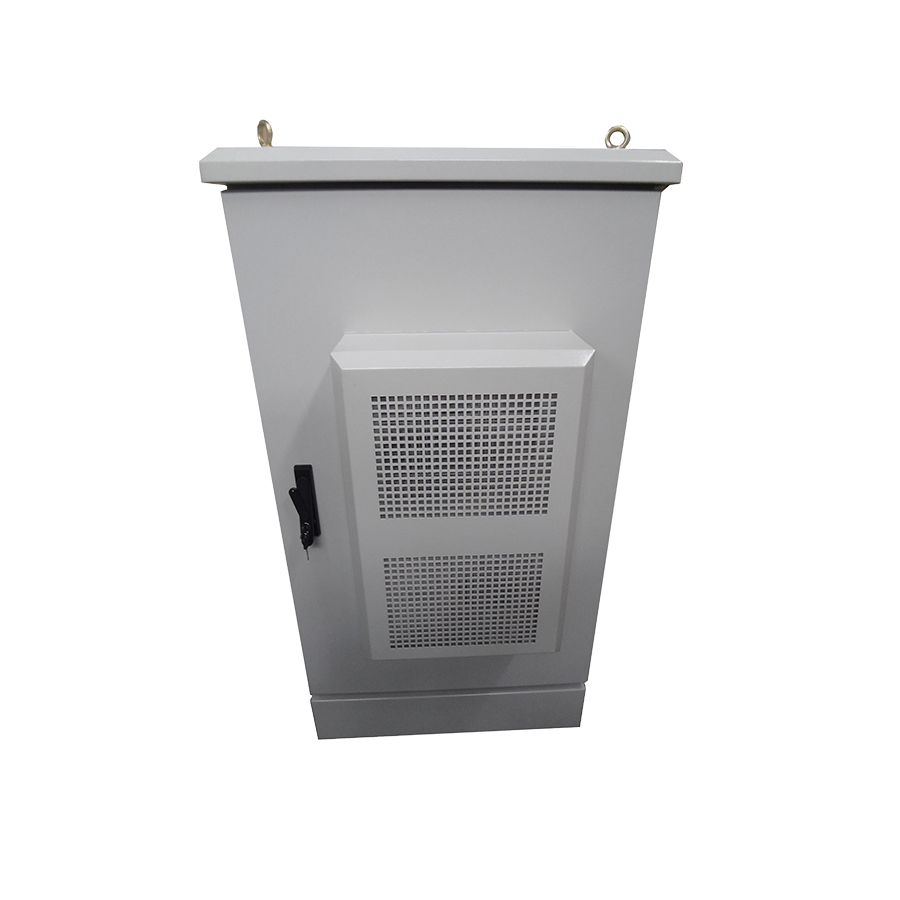

- ロック可能なフロントドアにエアコン/熱交換器が設置されています
- 強い 二重壁 タイプフレームワーク

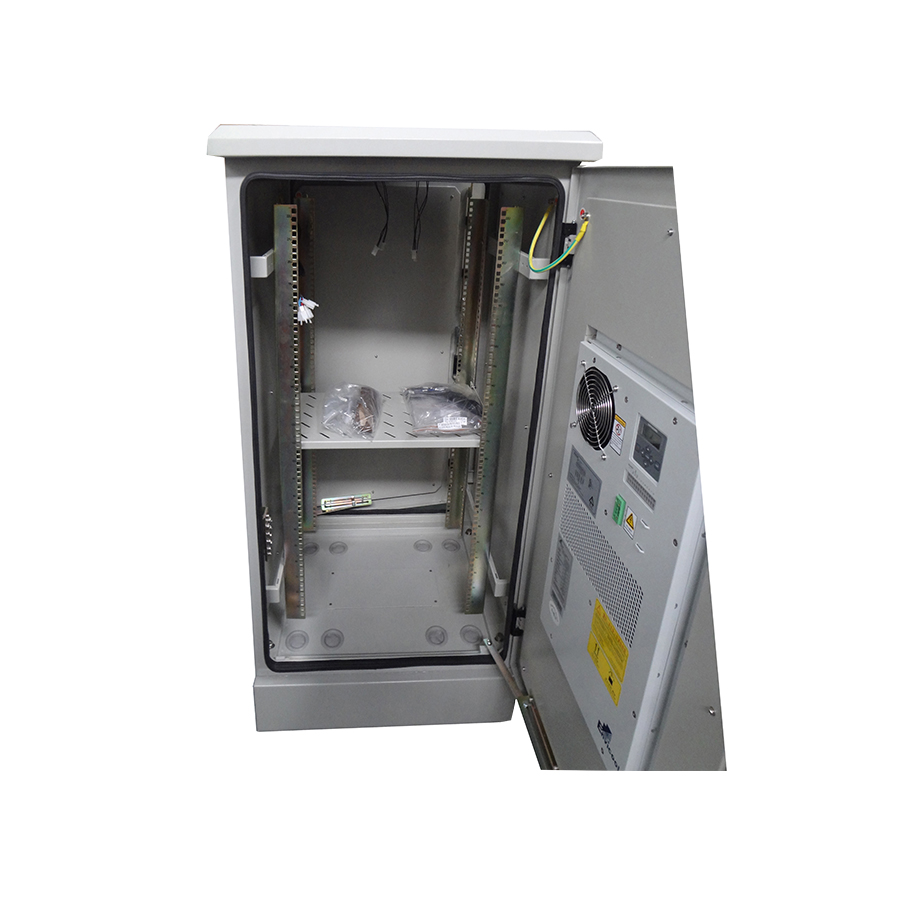

- デバイス設置用の 19 インチの亜鉛メッキ/粉体塗装された取り付けプロファイル
- 台座のデザイン、底部パネルのケーブル入口、床に完全に固定できます
- 内部ボディは機能に応じて異なる部屋に分割できます。
- 底部にいくつかのロック可能な配線穴、底部の大きな穴のサイズは調整可能
- 顧客の特別な要件に応じて仕様を変更します
- 周辺機器はオプションです [照明システム、煙警報器、温度センサーなど]
オーダーメイドサービス。以下のサイズを選択することをお勧めします。
幅:750、800mm
深さ: 750、800mm
高さ: 12U、17U、22U、27U、32U、37U、42U
スタンダードとマテリアl:
従う
ANSI/EIA、RS-310-D、IEC297-2、DIN41491:PART1、DIN41494:PART7、GB/T3047.2-92 規格および ETSI 規格。
表面仕上げ:脱脂、酸洗、防錆、パーカーライジング、純水洗浄、静電気粉体塗装
材料:SPCC冷間圧延鋼板または亜鉛メッキ板またはステンレス鋼
厚さ:取付プロファイル:2.0mm、その他:1.20~1.50mm
知財学位:IP-55またはIP-65
ボディカラー:RAL5012(トップカバーとベース);RAL7035(その他)
環境条件:
温度: -40℃~+60℃
相対湿度: ≤95% (40℃にて)
大気圧: 70kPa~106kPa
技術仕様:
保護等級はIP55に達します。
850nm、1310nm、1550nmの波長で動作します。
フレーム高電圧保護接地装置とフレーム間の加圧: ≥3000V (DC) / 1 分間、故障やフラッシュオーバーがないこと。
フレーム高電圧保護アース装置とフレーム間の絶縁抵抗: ≥20,000M Ω/500V (DC)。
キャビネットの各面は 980N を超える垂直圧力に耐えることができます。
ドアの最も外側の部分は、ドアが開いているときに 200N 以上の垂直圧力に耐えることができます。
ケーブルの固定位置は、軸方向引張力1000Nと、±90°の繰り返しねじり3回に耐えることができます。
機械的耐久性: 500 回の嵌合後もすべてのコネクタとアダプターに損傷はありません。
サンプルビュー:
WebiTエレコムサービス
サンプルサービス: サンプル料金を徴収します。ご注文後に返金いたします。
パッケージデザインのサポート: 私たちはあなたのカスタマイズされたデザインのためのブランドチームを持っています。
よくある質問
1) このキャビネットは何に使われますか?
---通信用、IP65の屋外で使用されます。
2) 取引条件は何ですか?
---EXW、FOB、CNF、CIF はすべて良好です。
3) 積み込み口とは何ですか?
--- 寧波または上海港。
4) MOQは何ですか?
---ほとんどの当社製品のMOQは5個で、異なるアイテムは異なります。価格表には各アイテムのMOQを示しています。
5) 製品保証は何ですか?
---ヨーロッパ市場として、当社の製品にはCE RoHSおよびその他の国際安全基準があります。
---他の市場としては、 国際安全規格証明書も取得しております。
材料 | 亜鉛メッキ鋼板、ステンレス鋼(201/304/316) |
厚さ | 0.8mm、1.0mm、1.2mm、1.5mm、2.0mmなど、使用する材料に合わせて設計できます。 |
処理 | レーザー切断、CNCパンチング、CNC曲げ、溶接、スタンピングなど |
表面処理 | 塗装、プラズマ静電塗装、溶融亜鉛メッキ、粉体塗装、研磨、はけ塗り、電気泳動等 |
認証 | CE、ROHS、SGS、ISO、REACH |
納期 | デポジットを受け取ってから 30 日後 |
利用可能なファイル | ソリッドワーク、Auto CAD、PDF |
ブランド | WebiTエレコム |
IP | IP55、65&66 |
防水 | 0.2Mpa、10mm/min、30min、耐久水圧0.2Mpa;散水強度:10mm/min(30分間) 内部漏れなし |
主な取引先 | 国内、中東、北欧、アフリカ |
応用分野 | 蓄電池や19インチ、21インチ、23インチなどの機器の設置に使用されます。 |
タイプ | AC冷却ファン | 熱交換器 |エアコン |テック |
構造 | お客様のご要望に合わせた構造設計が可能です |
絶縁抵抗 | >1000MV/500VDC |
耐電圧 | >3000VDC/min、ブレークダウンフライアークなし |
パッケージ | 硬質紙箱、合板箱、木箱、防虫密封燻蒸木箱付きパッケージ、 ニュートラルパッキング、パッケージ内のバブルラップ、PE、EPEカートン、パレットなど。当社のすべてのパッケージ形態は お客様のご要望に応じて |
受託製造 | OEMサービス、デザインサービス、バイヤーラベルを提供 |
回転停止温度エアコン、ファン/熱交換器の | すべての温度。顧客の要求を満たすように設計できる |
設置方法 | 完全なモジュール設置(頭上敷設、パイパー敷設、直接埋設) |
熱交換器付き 19 インチ IP55 ストリート屋外キャビネット
WB-OD-A は、測定機能に関して IEC の標準化された国際保護コード システムに従っています。
IP コードは、「IP」の後に 2 つの数字が続く形式で保護の程度を表します。
最初の数字は、エンクロージャが粒子や塵から保護され、周囲の危険から他の人が保護される程度を示します。
2 番目の桁は、水に対する保護の程度を示します。
弊社では、粒子/粉塵に対する完全な保護と、水に対する保護の厳密な管理を提供する IP65 エンクロージャを提供しています。当社のすべてのエンクロージャは基準を厳密に遵守しているため、一流で競争力のある価格の屋外エンクロージャが期待できます。
IP65= エンクロージャの特徴:
塵、油、その他の非腐食性物質から完全に保護
密閉された機器との接触から完全に保護
いかなる方向からの筐体に対してノズルによって噴射される水までの水からの保護
壁掛け、自立式、トラフ、電柱への取り付けが可能
シルクスクリーンロゴ、陽極酸化処理、または彫刻サービスが利用可能です
カットアウト、断熱材、ヒンジ、ラッチまたはロックを備えたカスタム
IP55= エンクロージャの特徴:
塵、油、その他の非腐食性物質から完全に保護
密閉された機器との接触から完全に保護
いかなる方向からの筐体に対してノズルによって噴射される水までの水からの保護
壁掛け、自立式、トラフ、電柱への取り付けが可能
シルクスクリーンロゴ、陽極酸化処理、または彫刻サービスが利用可能です
当社の耐候性エンクロージャは、安全性、耐久性、信頼性、エンドユーザーのコスト削減に対する高い要求が求められる産業環境における製品向けのソリューションを備えています。
• 安全性 - 第三者の試験機関によって試験され、承認されています。
• 耐久性 - 使用されている素材は、厳しい条件や環境でも高い耐久性を実現します。
• 信頼性 - 高品質のコンタクトにより信頼性が保証されます。 (IP55以上)
• コスト削減 - 素早く簡単に取り付けられるように設計されています。
• 工事 - 本体とドア/カバーは 16 または 18 ゲージの冷間圧延鋼で形成されています。 (1.0/1.2mm)
- 取り外し可能な内側のドア付き、鋼板で形成されており、深さは調節可能です
- 取り外し可能なインナーパネルは 14 または 16 ゲージの亜鉛メッキシートで形成されています
- 接地およびパネル取り付け金具が付属しています。
特徴
- ロック可能なフロントドアにエアコン/熱交換器が設置されています
- 強い 二重壁 タイプフレームワーク
- デバイス設置用の 19 インチの亜鉛メッキ/粉体塗装された取り付けプロファイル
- 台座のデザイン、底部パネルのケーブル入口、床に完全に固定できます
- 内部ボディは機能に応じて異なる部屋に分割できます。
- 底部にいくつかのロック可能な配線穴、底部の大きな穴のサイズは調整可能
- 顧客の特別な要件に応じて仕様を変更します
- 周辺機器はオプションです [照明システム、煙警報器、温度センサーなど]
オーダーメイドサービス。以下のサイズを選択することをお勧めします。
幅:750、800mm
深さ: 750、800mm
高さ: 12U、17U、22U、27U、32U、37U、42U
スタンダードとマテリアl:
従う
ANSI/EIA、RS-310-D、IEC297-2、DIN41491:PART1、DIN41494:PART7、GB/T3047.2-92 規格および ETSI 規格。
表面仕上げ:脱脂、酸洗、防錆、パーカーライジング、純水洗浄、静電気粉体塗装
材料:SPCC冷間圧延鋼板または亜鉛メッキ板またはステンレス鋼
厚さ:取付プロファイル:2.0mm、その他:1.20~1.50mm
知財学位:IP-55またはIP-65
ボディカラー:RAL5012(トップカバーとベース);RAL7035(その他)
環境条件:
温度: -40℃~+60℃
相対湿度: ≤95% (40℃にて)
大気圧: 70kPa~106kPa
技術仕様:
保護等級はIP55に達します。
850nm、1310nm、1550nmの波長で動作します。
フレーム高電圧保護接地装置とフレーム間の加圧: ≥3000V (DC) / 1 分間、故障やフラッシュオーバーがないこと。
フレーム高電圧保護アース装置とフレーム間の絶縁抵抗: ≥20,000M Ω/500V (DC)。
キャビネットの各面は 980N を超える垂直圧力に耐えることができます。
ドアの最も外側の部分は、ドアが開いているときに 200N 以上の垂直圧力に耐えることができます。
ケーブルの固定位置は、軸方向引張力1000Nと、±90°の繰り返しねじり3回に耐えることができます。
機械的耐久性: 500 回の嵌合後もすべてのコネクタとアダプターに損傷はありません。
サンプルビュー:
WebiTエレコムサービス
サンプルサービス: サンプル料金を徴収します。ご注文後に返金いたします。
パッケージデザインのサポート: 私たちはあなたのカスタマイズされたデザインのためのブランドチームを持っています。
よくある質問
1) このキャビネットは何に使われますか?
---通信用、IP65の屋外で使用されます。
2) 取引条件は何ですか?
---EXW、FOB、CNF、CIF はすべて良好です。
3) 積み込み口とは何ですか?
--- 寧波または上海港。
4) MOQは何ですか?
---ほとんどの当社製品のMOQは5個で、異なるアイテムは異なります。価格表には各アイテムのMOQを示しています。
5) 製品保証は何ですか?
---ヨーロッパ市場として、当社の製品にはCE RoHSおよびその他の国際安全基準があります。
---他の市場としては、 国際安全規格証明書も取得しております。
材料 | 亜鉛メッキ鋼板、ステンレス鋼(201/304/316) |
厚さ | 0.8mm、1.0mm、1.2mm、1.5mm、2.0mmなど、使用する材料に合わせて設計できます。 |
処理 | レーザー切断、CNCパンチング、CNC曲げ、溶接、スタンピングなど |
表面処理 | 塗装、プラズマ静電塗装、溶融亜鉛メッキ、粉体塗装、研磨、はけ塗り、電気泳動等 |
認証 | CE、ROHS、SGS、ISO、REACH |
納期 | デポジットを受け取ってから 30 日後 |
利用可能なファイル | ソリッドワーク、Auto CAD、PDF |
ブランド | WebiTエレコム |
IP | IP55、65&66 |
防水 | 0.2Mpa、10mm/min、30min、耐久水圧0.2Mpa;散水強度:10mm/min(30分間) 内部漏れなし |
主な取引先 | 国内、中東、北欧、アフリカ |
応用分野 | 蓄電池や19インチ、21インチ、23インチなどの機器の設置に使用されます。 |
タイプ | AC冷却ファン | 熱交換器 |エアコン |テック |
構造 | お客様のご要望に合わせた構造設計が可能です |
絶縁抵抗 | >1000MV/500VDC |
耐電圧 | >3000VDC/min、ブレークダウンフライアークなし |
パッケージ | 硬質紙箱、合板箱、木箱、防虫密封燻蒸木箱付きパッケージ、 ニュートラルパッキング、パッケージ内のバブルラップ、PE、EPEカートン、パレットなど。当社のすべてのパッケージ形態は お客様のご要望に応じて |
受託製造 | OEMサービス、デザインサービス、バイヤーラベルを提供 |
回転停止温度エアコン、ファン/熱交換器の | すべての温度。顧客の要求を満たすように設計できる |
設置方法 | 完全なモジュール設置(頭上敷設、パイパー敷設、直接埋設) |
いいえ。 | アイテム | 数量 | 材料 | 処理 | 注記 |
1 | フレーム | 1 | 2.0mm 亜鉛メッキ鋼 | 粉体塗装 | |
2 | 正面玄関 | 1 | 1.5mm 亜鉛メッキ鋼 | 粉体塗装 | ファイルボックス付き |
3 | サイドドア | 2 | 1.5mm 亜鉛メッキ鋼 | 粉体塗装 | 取り外し不可能な |
4 | 裏口 | 1 | 1.5mm 亜鉛メッキ鋼 | 粉体塗装 | 取り外し不可能な |
5 | ロック | 1 | 亜鉛合金鋼 | - | ハンドルロック |
6 | トップカバー | 1 | 1.5mm SPCC鋼 | 粉体塗装 | オーニング付き |
7 | ケーブル差込口 | 4~8 | ゴム密封 | - | オプション |
8 | 棚 | 1 | 1.5mm 亜鉛メッキ鋼 | 亜鉛メッキ | オプション |
9 | 19 インチレール | 4 | 2.0mm 亜鉛メッキ鋼 | 亜鉛メッキ | |
10 | エアコン | 1 | 220Vエアコン | - | オプションのDC |
11 | 台座 | 1 | SPCC T=2.0 | 粉体塗装 | 高さ100mm |
いいえ。 | アイテム | 数量 | 材料 | 処理 | 注記 |
1 | フレーム | 1 | 2.0mm 亜鉛メッキ鋼 | 粉体塗装 | |
2 | 正面玄関 | 1 | 1.5mm 亜鉛メッキ鋼 | 粉体塗装 | ファイルボックス付き |
3 | サイドドア | 2 | 1.5mm 亜鉛メッキ鋼 | 粉体塗装 | 取り外し不可能な |
4 | 裏口 | 1 | 1.5mm 亜鉛メッキ鋼 | 粉体塗装 | 取り外し不可能な |
5 | ロック | 1 | 亜鉛合金鋼 | - | ハンドルロック |
6 | トップカバー | 1 | 1.5mm SPCC鋼 | 粉体塗装 | オーニング付き |
7 | ケーブル差込口 | 4~8 | ゴム密封 | - | オプション |
8 | 棚 | 1 | 1.5mm 亜鉛メッキ鋼 | 亜鉛メッキ | オプション |
9 | 19 インチレール | 4 | 2.0mm 亜鉛メッキ鋼 | 亜鉛メッキ | |
10 | エアコン | 1 | 220Vエアコン | - | オプションのDC |
11 | 台座 | 1 | SPCC T=2.0 | 粉体塗装 | 高さ100mm |
