屋内テレコム ラックの選択: 通信設備に関する重要な考慮事項

✅ 最適なサーバー ラック キャビネットを選択するには、構造寸法、熱ペイロード能力、正確なケーブル配線チャネル、および最新のデータ インフラストラクチャ プロジェクト全体で中断のないネットワーク配信と高い運用効率を保証する厳格なセキュリティ コンプライアンスの包括的な評価が必要です。

一目でわかる

サーバー ラック キャビネットとは何ですか?また、通信施設にとって選択が重要である理由は何ですか?

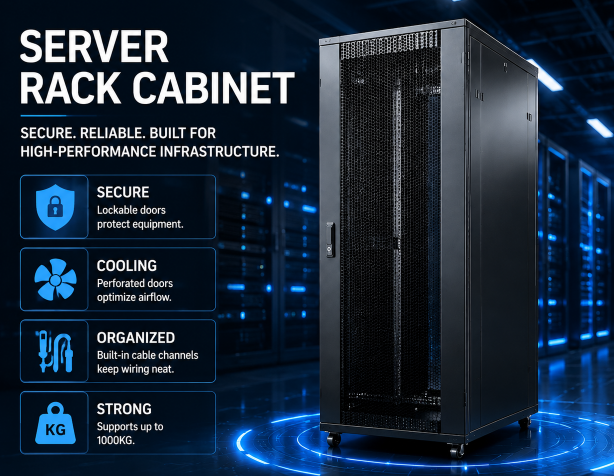

プロフェッショナルなサーバー ラック キャビネットの選択は、物理的なレイアウトの効率、機器のセキュリティ、熱的安定性、および通信ネットワーク全体の連続性に直接影響するため、データ施設内のインフラストラクチャ計画の基礎となる中核となります。したがって、サーバー ラック キャビネットを適切に選択することが不可欠です。

最新の通信フレームワークでは、サーバー ラック キャビネットは、もはや単純な受動的なスチール製ケージ コンテナとは見なされません。その代わりに、サーバー ラック キャビネットは、モジュラー ルーター、マルチポート スイッチ、ファイバー スプライス シェルフ、パッチ ボックス、分散データ プロセッサなどの重要なアクティブ機器を保護するように設計された、統合された技術的マイクロ環境として動作します。サーバー ラック キャビネットの構成が不適切であると、システムの劣化が加速し、早期の電子故障モードが発生し、極端な運用上のボトルネックが発生し、緊急メンテナンスが緊急に必要な場合に問題が発生する現場でのトラブルシューティングが発生します。したがって、エンジニアは、当面の運用要件と将来の高密度データ拡張プログラムの両方に適合するように、選択したサーバー ラック キャビネットのあらゆる物理仕様を評価する必要があります。

設計されたサーバー ラック キャビネットを導入すると、高速データ伝送ネットワークを合理化する組織的な利点が得られます。高密度のコンピューティング スペース内で、サーバー ラック キャビネットは集中的な垂直方向のハードウェアの集約を可能にすることで、構造的な空間フットプリントの利用を最適化し、大幅な平方フィート コストを節約します。さらに、標準化されたサーバー ラック キャビネットのレイアウトを利用することで、完全な構造の均一性が保証され、エンジニアリング技術者は、サーバー ラック キャビネット構成内の隣接するライブ回路を中断することなく、均一なコンポーネントの追加、迅速なシステム移行、および迅速なケーブル トレース シーケンスを実行できます。この厳密な空間管理により、最新のサーバー ラック キャビネットは、最新のエンタープライズ ハブ、エッジ データ施設、およびリモート産業用スイッチング ルームにとって不可欠な資産となっています。

高性能屋内エンクロージャ システムを選択する場合、専門家は標準的なオープン構造と密閉型サーバー ラック キャビネット アーキテクチャを区別する必要があります。優れた環境制御を必要とする高度な運用の場合、 リモート監視および制御用の LCD スクリーンを備えた Intelligent 19 サーバー ラック キャビネットを選択すると 、統合シャーシ フレームから直接、リアルタイムの電力メトリクス、正確な湿度ログ、および局所的なシステム温度アラートを提供することで、比類のないインフラストラクチャの透明性が実現します。この技術水準の動的なサーバー ラック キャビネットを導入することにより、施設は事後対応的なハードウェア トラブルシューティングから、計画外のネットワーク ダウンタイムを大幅に削減する自動化された予防的な運用ベースラインに移行します。この最適化は、適切に選択されたサーバー ラック キャビネットが世界中の現代のビジネス通信ネットワークに不可欠であることを証明しています。

密閉型アーキテクチャの主な利点

1. 強化された物理的セキュリティ: 密閉されたサーバー ラック キャビネットは、キー ロック メカニズムと耐改ざん性シート メタル構造を通じて、機密の企業データ レイヤーを権限のない担当者から隔離します。

2. 最適化されたエアフロー制御: 密閉されたサーバー ラック キャビネット フレームを利用することで、エンジニアは明確な高温と低温の封じ込め経路を作成できるため、熱の混合が防止され、冷却エネルギーの消費量が削減されます。

3. 包括的なシールド性能: 堅牢なスチール製サーバー ラック キャビネットは、電磁干渉を軽減し、敏感な内部プリント基板全体にわたる空気中の汚染物質の蓄積をブロックします。

サーバーラックキャビネットアーキテクチャの構造および寸法パラメータ

物理的な構造寸法は、サーバー ラック キャビネットの調達時の主要なベースライン基準となります。ラック ユニットのサイズ、内部の奥行き、または構造上の定格荷重に数学的な不一致があると、適切なハードウェアの統合が完全に妨げられるためです。

商用サーバー ラック キャビネットの標準高さの基準は、標準化されたラック ユニットで定義されており、1U は垂直の機器スペースの正確に 1.75 インチを表します。一般的なネットワーク レイアウトでは 42U サーバー ラック キャビネット フレームが使用されており、垂直ストレージの最適化とオンサイトのフィールド エンジニアに人間工学に基づいたアクセシビリティの完璧なバランスを提供します。カスタム サーバー ラック キャビネットを指定する場合、計画チームは、現在アクティブなすべてのアプライアンスの高さプロファイルを合計し、水平ケーブル オーガナイザー用の専用スペースを追加し、複数年のライフ サイクルにわたる今後のネットワーク拡張に対応するために少なくとも 30% の拡張マージンを考慮して、サーバー ラック キャビネットの垂直設置面積要件を正確に計算する必要があります。不十分なサイズのサーバー ラック キャビネットを選択すると、時期尚早で費用のかかる部屋の変更や、中断を伴う機器の再配置が必要になります。

内部の水平幅ももう 1 つの重要な選択ポイントであり、商用サーバー ラック キャビネットの 2 つの業界標準バリエーションは 600 mm と 800 mm です。幅 600mm のサーバー ラック キャビネットは、スペースが限られている標準的なパッチ パネルや浅いルーターにとって非常に効率的です。逆に、幅 800 mm のサーバー ラック キャビネットを選択すると、構造機器の取り付け領域の外側にある大量の垂直ケーブル束と高密度銅線に対応する幅広の横チャネルが導入されます。幅の広いサーバー ラック キャビネット内のこの追加の内部スペースにより、シャーシの側面通気口に沿った空気の流れの遮断が防止され、重い銅線経路が光ファイバー ジャンパーを挟まないようにして、インフラストラクチャ全体の信号の整合性が維持されます。

機能するサーバー ラック キャビネットの奥行き基準は、最も深いアクティブなハードウェア コンポーネントに加えて、背面のケーブル管理コネクタ、電源プラグ、および排気エアフロー クリアランスの 100 mm ～ 150 mm の絶対最小許容値に基づいて選択する必要があります。奥行きが 600mm または 800mm の浅いサーバー ラック キャビネットは、ネットワーク スイッチ、パッチ フィールド、中間分配フレームに最適化されています。奥行きのあるエンタープライズ ブレード コンピューティング アセンブリの場合、前面の電源ケーブルや背面のデータ接続に機械的負担をかけずにサーバー シャーシを安全に囲むために、奥行き 1000 mm または 1200 mm のサーバー ラック キャビネットが必須です。サーバー ラック キャビネットの奥行きを適切に合わせることで、メンテナンス サイクル中の危険なケーブルの曲がりや構造的な結合を防ぎます。

ステップバイステップの寸法選択ワークフロー

1. 機器の合計高さの監査: サーバー ラック キャビネットの基準高さを確立するために必要な、すべてのターゲット ハードウェア ユニットと、それぞれの垂直 U スペースのニーズをリストします。

2. ハードウェアの最大奥行きを確認する: 最長のシャーシ コンポーネントを特定し、背面接続と高温の排気流に十分なスペースを確保できるサーバー ラック キャビネットの奥行きを選択します。

3. 総ペイロード質量の計算: すべてのコンポーネントの物理重量を合計して、サーバー ラック キャビネット フレームの静的耐荷重が構造上の安全制限に完全に準拠していることを確認します。

サーバーラックキャビネット内の熱管理と換気の最適化

サーバー ラック キャビネット内の効果的な熱管理構成は、機器の自動シャットダウンを引き起こしたり、長期的なハードウェアの劣化を引き起こす可能性のある局所的な熱の蓄積を防ぎます。

密閉されたサーバー ラック キャビネット内の熱放散は、相互換気の原理と局所的な対流プロセスに大きく依存します。アクティブ コンポーネントが継続的に動作するため、前方通路から冷気を吸い込み、後方に向かって熱排気を排出するため、サーバー ラック キャビネットのドアの選択が重要になります。サーバー ラック キャビネットには、75% の穿孔率を備えた高密度六角形メッシュ ドアが装備されており、周囲の冷却空気を安定して供給してホット スポットを防ぎます。音響の減衰や美観のために固体ガラスの前面が必要な場合は、熱の蓄積による損傷を避けるために、代替の冷却戦略をサーバー ラック キャビネットに組み込む必要があります。

上部に取り付けられたファン トレイなどのアクティブ冷却システムは、上昇する熱気の除去を促進することで、高密度サーバー ラック キャビネットのパフォーマンスを大幅に向上させます。これらのマルチファン換気モジュールは、サーバー ラック キャビネット シャーシの最高点に設置され、暖かい空気を吸い出し、低圧領域を作成して、下部の前面ドアから冷たい空気を引き込みます。湿気や粉塵が侵入しやすい環境の場合は、高度な IP55 防水ステンレススチール屋外キャビネット または同等の密閉屋内ソリューションを導入することで、要求の厳しい産業機械や洗浄エリアの隣に設置された場合でも、内部コンポーネントが乾燥した状態に保たれ、埃が付着しないことが保証されます。完全に密閉されたサーバー ラック キャビネット シールドを使用すると、空気中の微細な塵が敏感なヒートシンクや回路基板に蓄積するのを防ぎます。

サーバー ラック キャビネットの内部環境をさらに最適化するには、エンジニアはブランク パネルを使用して、取り付けレールに沿った未使用の垂直スペースを埋める必要があります。サーバー ラック キャビネット内にオープンセクションを残すと、高温の排気が前面の吸気口に戻る短絡ループが形成され、冷却効率が低下します。サーバー ラック キャビネット内に軽量のブランキング カバーを取り付けることで、アクティブな機器の空気取り入れ口を通じて冷気が必要な場所に正確に送られます。この簡単なレイアウト調整により、環境の安定性が向上し、施設の冷却コストが削減され、システム インフラストラクチャ全体の熱ストレスが軽減されます。

熱効率を最大化するための主な戦略

1. 穴あきバリアの導入: サーバー ラック キャビネットの前面と背面に高通気メッシュ パネルを使用して、自然対流冷却経路を最大化します。

2. 開いた垂直スペースを隔離する: サーバー ラック キャビネットのすべての未使用スロットに固体ブランキング プレートを取り付けて、内部の熱短絡を排除します。

3. スマート マルチファン トレイの統合: 上部に取り付けられたアクティブ ファン トレイを取り付けて、集中した熱気ポケットが後方に移動する前にすばやく排除します。

データ配信のためのケーブル管理と空間構成戦略

サーバー ラック キャビネット内の構造化されたケーブル構成により、物理的なポートの負担を防ぎ、構造的な信号の劣化を回避し、ネットワークのトラブルシューティング中にコンポーネントを迅速に識別できるようになります。

サーバー ラック キャビネット内のパッチ ケーブル、ファイバー ジャンパー、および主電源供給の数が増加するにつれて、長期的なシステム パフォーマンスには組織化された配線が不可欠になります。体系的に管理しないと、サーバー ラック キャビネットの背面に乱雑なケーブルの山が形成され、高温の排気口がブロックされ、熱が閉じ込められる可能性があります。柔軟なプラスチック製のフィンガーを備えた大型の垂直ケーブル オーガナイザーを使用すると、技術者はパッチ コードをアクティブ ポートから離れてサーバー ラック キャビネットのサイド チャネルにきちんと配線できます。この設定により、ファイバー接続が適切な曲げ半径を維持し、微小曲げによる減衰から信号を保護し、コアの永久的な損傷を防ぐことができます。

水平ケーブル マネージャーは、サーバー ラック キャビネット内の接続を整理するためにも同様に重要であり、通常は高密度パッチ パネルとコア スイッチの間に設置されます。これらのオーガナイザーは、D リングまたはカバー付きパススルー スロットを使用してケーブルを水平方向にきちんと配線し、サーバー ラック キャビネット フレームワーク内の繊細な RJ45 ジャックやサーバー ラック キャビネット エンクロージャ内の繊細な LC デュプレックス コネクタへの物理的負担を防ぎます。これらのマネージャーは、サーバー ラック キャビネットのフレーム全体でケーブル束を均等にサポートすることで、サーバー ラック キャビネット構造内での累積ケーブル重量によるコネクタのたるみや緩みを時間の経過とともに防ぎます。このすっきりしたレイアウトにより、技術者は、近くのアクティブな回路を誤って切断することなく、アップグレードまたは再構成中に個々の回線を簡単にトレースできます。

高性能のサーバー ラック キャビネット環境を維持するには、データ ラインを高電圧電源ケーブルから物理的に分離することもベスト プラクティスです。銅線のデータ ラインを電源ケーブルに近づけすぎると、電磁干渉が発生する可能性があり、信号品質が低下し、パケット損失や CRC エラーが発生する可能性があります。適切に設計されたサーバー ラック キャビネットは、フレームの片側に電源ケーブルを配線し、反対側にデータ ケーブルを配線することでこれに対応します。この物理的な分離により、システムがクリーンに保たれ、不要な干渉から信号が保護され、すべてのネットワーク接続にわたって信頼性の高い高速パフォーマンスが保証されます。

構造化されたケーブル レイアウトの主な利点

1. 妨げられない熱経路: サーバー ラック キャビネットの側面に沿ってケーブルの束を整理することで、空気の流れの遮断を防ぎ、排気経路をきれいに保ちます。

2. 信号の完全性の保護: サーバー ラック キャビネット内のファイバー ラインの適切な曲げ半径を維持することで、データのドロップを防ぎ、信号損失を軽減します。

3. メンテナンス サイクルの短縮: 明確なラベルとサーバー ラック キャビネット内の構造化されたルーティングにより、ラインの識別が容易になり、停止時のトラブルシューティング時間が短縮されます。

最新の通信室のセキュリティと設備の基準

サーバー ラック キャビネットが高価なネットワーク資産を盗難、破壊行為、およびサージから保護するには、物理​​的なセキュリティと国家接地基準への準拠が不可欠な要件です。

屋内サーバー ラック キャビネットの物理的セキュリティは、標準のドア ロックを超えて、統合されたアクセス制御システムが組み込まれています。最新の施設では、サーバー ラック キャビネットで電子ハンドル システムを頻繁に使用しており、開くには生体認証スキャン、近接カード、またはリモート ネットワーク認証が必要です。これらの高度なセキュリティ手順により、許可された技術者のみが内部機器にアクセスできるようにすると同時に、すべてのエントリの詳細な監査ログを作成します。サーバー ラック キャビネット内のこの高レベルの保護は、厳格な業界データ プライバシー義務と企業コンプライアンス基準を満たす必要がある企業にとって非常に重要です。

適切な電気接地は、サーバー ラック キャビネットのもう 1 つの重要な安全要件であり、敏感な電子機器とフィールド技術者の両方を危険な電力サージや静電気の蓄積から保護します。サーバー ラック キャビネット上のすべての金属パネル、ドア、構造レールは、厚手の緑色のボンディング ジャンパーを使用して中央の銅アース バスバーに接続する必要があります。この完全な接地回路は、危険な迷走電流や静電気を直接建物の主接地に安全に導きます。これにより、静電気の蓄積による繊細なコンポーネントの損傷や断続的なデータ エラーの発生が防止され、サーバー ラック キャビネットの高い動作信頼性が確保されます。

最後に、EIA/ECA-310-E などの国際製造規格に準拠したサーバー ラック キャビネットを選択することで、さまざまな世界的サプライヤーのハードウェアとのシームレスな互換性が保証されます。この世界標準は、取り付け穴の間隔、サーバー ラック キャビネットのラック ユニットの高さの増分、およびサーバー ラック キャビネットの前面のクリアランスに関する正確な仕様を定義します。これらの厳格な基準に従って構築されたエンクロージャを選択することで、エンジニアリング チームは、カスタム ブラケットや現場での変更を必要とせずに、標準機器が完全に取り付けられることを確信できます。これにより、展開プロセスが簡素化され、設置コストが削減され、長期にわたる施設運用のためのクリーンで信頼性の高いセットアップが保証されます。

基本的なコンプライアンスとセキュリティのガイドライン

1. アクセス ログ ハンドルの導入: サーバー ラック キャビネットにスマート電子ロック ハンドルを装備し、機密性の高いハードウェアへの物理的アクセスを追跡および制限します。

2. 統一された接地経路を確立する: サーバー ラック キャビネットのすべての構造コンポーネントを中央の銅母線に接続し、電気的危険や静電気の蓄積を防ぎます。

3. 標準寸法の確認: サーバー ラック キャビネットが、グローバル ネットワーク ハードウェアとの汎用互換性のための標準 EIA-310-E 仕様を満たしていることを確認します。

インフラストラクチャ選択の包括的な概要

要約すると、適切なサーバー ラック キャビネットの選択は、安定した、効率的で安全なネットワーク設備運用の基礎を形成する複数段階のエンジニアリング プロセスです。正確な垂直高さと明確な内部深さの計算から、高流量の穴あきドアや構造化されたケーブル チャネルの選択に至るまで、あらゆる設計上の決定が長期的なシステムのパフォーマンスに直接影響します。標準の EIA-310-E 寸法、包括的な接地システム、高度なリモート環境モニタリングなどの主要な機能を優先することで、組織は高密度の拡張に対応できる回復力のあるインフラストラクチャを構築できます。専門的に構成されたプレミアムなサーバー ラック キャビネットに投資することで、高価なアクティブ ハードウェアを保護し、冷却効率を最適化し、ネットワーク ライフ サイクル全体にわたって信頼性の高い中断のないデータ伝送を保証します。
