ネットワークを構築または管理するとき、関連するさまざまなコンポーネントを理解することは、スムーズな動作に不可欠です。ネットワーキングに関する会話でしばしば出てくる2つの重要なコンポーネントは、 ネットワークスイッチ と パッチパネルです。どちらもネットワークインフラストラクチャの管理において重要な役割を果たしますが、それらは明確な目的を持つ根本的に異なるデバイスです。
この記事では、ネットワークスイッチとパッチパネルの違い、その機能、およびニーズに基づいて2つを選択する方法について説明します。さらに、ネットワークセットアップでの使用と互換性を取り巻く一般的な質問に答えます。

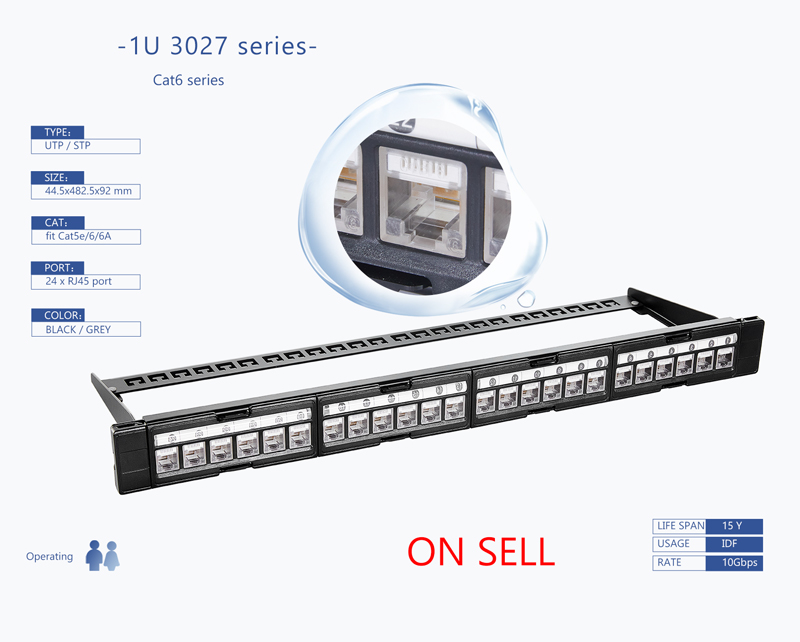

パッチ パネルは、 ケーブルを管理および整理するためにネットワークセットアップで使用されるパッシブデバイスです。これは、さまざまなネットワークケーブル（イーサネットや光ファイバーケーブルなど）が終了する中心点として機能します。パッチパネルは、着信ケーブルを接続できるポートを提供し、ケーブルを整理して簡単にアクセスできるようにするのに役立ちます。接続を単一の場所で集中化することにより、パッチパネルを使用すると、ネットワーク管理者が接続するデバイスと直接対話せずに接続を再構成できます。
パッチパネルには、処理するケーブルの種類に基づいてさまざまな構成があります。たとえば、 イーサネットパッチパネルは 通常、ツイストペアケーブルで使用されますが、 ファイバーパッチパネルは 光ファイバーケーブルで使用されます。これらのデバイスは、多くの場合、ラックに取り付けられており、小規模または大規模なネットワーキング環境で使用できます。
パッチパネルの重要な機能：
集中組織：パッチパネルにより、ネットワークケーブルの組織化を容易にし、インストール、メンテナンス、トラブルシューティングを簡素化できます。
パッシブデバイス：パッチパネルはデータを積極的にルーティングしません。それらはケーブルの物理的な接続ポイントとして機能します。
モジュラーの柔軟性：多くのパッチパネルはモジュラーシステムをサポートしています。つまり、さまざまなネットワーキングニーズに合わせてポートを変更またはアップグレードできます。
パッチパネルの種類：
ネットワークパッチパネル：通常、銅ベースのイーサネット接続に使用されます（例：CAT5E、CAT6、CAT6A）。
ファイバーパッチパネル：銅ケーブルと比較して長距離にわたってより高速なデータ伝送をサポートするファイバーオプティックケーブル用に設計されています。
ネットワーク スイッチは 、ネットワーク内のデバイス間でデータを転送するために使用されるスイッチは、OSIモデルのレイヤー2（データリンクレイヤー）またはレイヤー3（ネットワークレイヤー）で動作します。つまり、MACアドレス（レイヤー2）またはIPアドレス（レイヤー3）に基づいて接続されたデバイス間のトラフィックを向ける責任があります。本質的に、スイッチはトラフィックマネージャーとして機能し、データがネットワーク内で正しい目的地に到達するようにします。 アクティブなネットワークデバイス です。
パッチパネルとは異なり、スイッチはデータフローをリアルタイムで管理する動的デバイスです。デバイスがデータを送信すると、スイッチは宛先アドレスを見て、データを適切なポートに転送し、関連するデバイスのみがデータを受信するようにします。
ネットワークスイッチの主な機能：
トラフィックルーティング：スイッチは、MACまたはIPアドレスに基づいてデータを転送することにより、同じネットワーク内のデバイス間の通信を容易にします。
アクティブデバイス：スイッチは電源を必要とし、ネットワーク内のデータフローを積極的に管理します。
複数のポート：スイッチには、コンピューター、サーバー、プリンター、その他のネットワーク化されたデバイスなどのデバイスが接続できる複数のポートがあります。
マネージドとマネージド：スイッチには、管理されたスイッチ と マネージドスイッチの 2つのメインカテゴリがあります。マネージドスイッチは、ネットワーク監視、セキュリティ、構成などのより高度な機能を提供しますが、管理されていないスイッチはより基本的であり、構成はほとんどまたはまったく必要ありません。
ネットワークスイッチの種類：
イーサネットスイッチ：イーサネットケーブルを備えた従来の有線ネットワークに使用。
POE（Power over Ethernet）スイッチ：IPカメラ、電話、アクセスポイントなどの接続されたデバイスに電力とデータの両方を提供します。
ファイバースイッチ：高速で長距離データ伝送用の光ファイバーケーブルを備えたネットワークで使用されます。
パッチパネルとネットワークスイッチの両方が機能するネットワークには不可欠ですが、その役割はまったく異なります。
| 機能 | パッチパネル | スイッチ |
|---|---|---|
| 関数 | 物理ネットワーク接続を整理および管理します。 | ネットワークデバイス間のデータをルーティングします。 |
| タイプ | パッシブデバイス（電力は必要ありません）。 | アクティブなデバイス（機能するには電力が必要です）。 |
| データフロー | データフローはなく、純粋に物理的な接続。 | アドレスに基づいてデータを積極的に転送およびルーティングします。 |
| 使用 | ケーブル管理と簡単な接続の促進に使用されます。 | ネットワーク上のデバイス間の通信を有効にするために使用されます。 |
| ポート | ケーブル終了に複数のポートを提供します。 | デバイス接続用の複数のポートを提供します。 |
| 配線標準 | CAT5E、CAT6、繊維などのさまざまな標準で利用できます。 | イーサネットやファイバーなどのさまざまな種類のネットワーク接続で利用できます。 |
| メンテナンス | ケーブルが適切に終了していることを確認するために、定期的なチェックが必要です。 | 最適なパフォーマンスのために、トラフィックと構成の監視が必要です。 |
機能：パッチパネルはケーブル管理ツールであり、スイッチはデバイス間のデータをルーティングするトラフィックマネージャーです。
電源：スイッチは機能する必要がありますが、パッチパネルは機能しません。
データ管理：パッチパネルはデータを管理しません。彼らはケーブルの物理的な接続のみを管理しますが、スイッチはMac/IPアドレスに基づいて積極的にデータをルーティングします。
ネットワークスケール：パッチパネルは、ケーブル組織を支援するために大規模なネットワークでよく使用されますが、スイッチはネットワーク内のデバイス間の通信を作成または管理するために使用されます。
パッチパネルを使用するかスイッチを使用するかを決定するとき、データ送信に関連する各デバイスの役割を理解することが重要です。
スイッチは データ送信を積極的に 管理します 。データパケットがネットワーク内の正しい宛先デバイスに送信されるようにします。スイッチは、 データの アクティブで動的なルーティングを提供します。つまり、データがデバイス間でどのように流れるかを決定します。
一方、パッチパネルは、 データを送信しません。ネットワークケーブルを終了できる物理的なポートを提供するだけで、デバイスを便利で組織化された方法で接続できるようにします。
目標が ネットワークトラフィック （つまり、コンピューター、サーバー、その他のデバイス間でデータを送信する）を向けることである場合、 スイッチ が必要なコンポーネントです。にアクセスできるようにする必要がある場合は、 ケーブルを整理して 接続に簡単 使用するツールです 。
大規模なネットワーク、特にデータセンターやオフィス環境のネットワークでは、 ケーブル組織は、 クリーンで効率的で簡単に管理できるセットアップを維持するために重要です。
パッチパネルは 、ネットワークケーブルを整理するために特別に設計されています。ケーブルの乱雑さを避け、ネットワーク接続の変更を容易にするのに役立ちます。パッチパネルを使用すると、ケーブルの交換や交換が簡単になり、ネットワークのインフラストラクチャを維持するための貴重なツールになります。
スイッチは、通信を有効にするために不可欠ですが、ケーブルの整理に役割を果たすことはありません。デバイスが接続して通信できるようにしますが、実際のケーブルはパッチパネルまたは同様のデバイスで管理する必要があります。
かなりの数のケーブルを備えた大規模なネットワークの場合、 パッチパネルは 物理的な接続を管理するために必須ですが、 スイッチは データがデバイス間で正しくルーティングされることを保証します。
要約すると、 ネットワークスイッチ と パッチパネルは 、ネットワークで補完的ではあるが明らかに異なる役割を提供します。スイッチ は 、デバイス間でデータを管理およびルーティングするアクティブなデバイスであり、 パッチパネルは ケーブルの整理と集中化に使用されるパッシブツールです。パッチパネルは、ケーブル管理を簡素化し、接続の維持とトラブルシューティングを容易にするのに役立ちますが、データが正しい宛先に送信されることを確認するためにスイッチが必要です。
ネットワークをセットアップすると、両方のデバイスが一緒に使用されることがよくあります。パッチパネルは物理的な接続を整理および終了し、スイッチはそれらの接続全体でデータをルーティングします。正しい選択は、特定のネットワークのニーズに依存します。データルーティングに焦点を当てている場合は、スイッチを使用してください。優先順位がケーブルの整理である場合、パッチパネルが必要なものです。
パッチパネルはスイッチと同じですか？
いいえ、パッチパネルはケーブルを整理および管理するパッシブデバイスであり、スイッチはネットワーク内のデバイス間でデータをルーティングするアクティブなデバイスです。
パッチパネルは管理されていないスイッチですか？
いいえ、パッチパネルはまったくスイッチではありません。ケーブル管理デバイスですが、データトラフィックの指示にスイッチが使用されます。パッチパネルはデータフローを管理しません。
パッチパネルのポイントは何ですか？
パッチパネルは、ネットワークケーブルを整理および管理するのに役立ちます。着信ケーブルを終了できる中心的な場所として機能し、接続を管理し、ネットワーク内の問題をトラブルシューティングしやすくします。
スイッチをパッチパネルに接続できますか？
はい、スイッチをパッチパネルに接続できます。パッチパネルはケーブルの物理的な接続を管理し、スイッチは接続されたデバイス間のデータトラフィックを処理します。
