サーバーラックのサイズと寸法の調査: 奥行き、幅、高さ

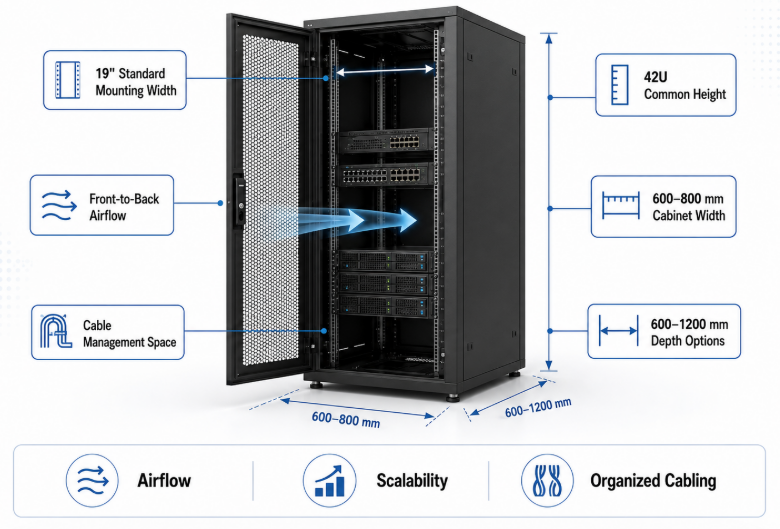

✅ データセンターのインフラストラクチャ管理は、正しい サーバー ラック キャビネットの 寸法の選択に大きく依存します。標準の幅は 19 インチ、高さは 1U ～ 48U (最も一般的には 42U) の範囲で、最新の高密度コンピューティング ハードウェア、熱管理セットアップ、および構造化されたケーブル配線システムに対応するために、奥行きは 600mm ～ 1200mm の範囲で変化します。

一目でわかる

❓️サーバーラックユニットの基本を理解する

サーバー ラック ユニットは、サーバー ラック キャビネット内の IT ハードウェアの搭載容量を決定するために使用される、標準化された垂直方向の測定増分を表します。

ラック ユニットの概念は一般に U または RU と略され、データセンターの物理アーキテクチャの基本的な構成要素として機能します。 Electronic Industries Alliance によって確立されたこの標準化により、まったく異なる世界的メーカーのハードウェア コンポーネントがあらゆる標準エンクロージャにシームレスに適合できることが保証されます。 1 つのラック ユニットの垂直高さは正確に 1.75 インチまたは 44.45 ミリメートルです。インフラストラクチャを導入する際、この増分を理解することで、技術者はスロット割り当てを正確に計画し、ホットスワップ マルチノード サーバー、高密度パッチ パネル、専用配電ユニット間の物理的干渉を防ぐことができます。

専門的なエンクロージャを調べると、垂直取り付けレールには 3 つのセットにグループ化された事前にドリルで開けられた穴があり、1 つの完全な U スペースを表します。これらの穴の間の間隔は、機器の耳に合わせて厳密な幾何学的レイアウトに従います。設計の初期段階でこの基本的な測定を怠ると、多くの場合、空間的なずれが生じ、エンジニアはハードウェア ユニット間にコストのかかる隙間を空けざるを得なくなり、最終的にはサーバー ルーム全体の体積効率が損なわれます。

複雑な展開の場合、垂直方向の合計スペースを計算するには、現在の物理的な設置面積と計画されている基幹業務の拡張の両方を分析する必要があります。エンクロージャは、小型のユーティリティ フレームから大規模なコロケーション エンクロージャに至るまで、標準構成で製造されています。理想的な高さを選択するには、構造上の天井のクリアランスや上げ床の耐荷重などの物理的な建物の制約と、企業の長期的なコンピューティング密度のロードマップとのバランスをとる必要があります。

標準の垂直単位変換

❗️標準的なサーバーラックの幅寸法の調査

標準的なサーバー ラックの幅は主にフロント レール間の 19 インチの水平取り付け距離を指しますが、外幅は物理的なスペース要件に合わせて 600 mm から 800 mm の間で変化します。

ほぼすべてのエンタープライズ ハードウェアで内部取り付け寸法は 19 インチに固定されていますが、の外幅の合計は、 サーバー ラック キャビネット 特定の運用ニーズに基づいて選択する必要があります。 19 インチ仕様は、1 つの取り付け穴の中心から反対側までの物理的距離をカバーしており、サーバー、ルーター、および電源装置の標準的な前面プレートの寸法に一致します。ただし、キャビネットの外殻は通常、600 mm または 800 mm の構成で製造され、それぞれが構造化された IT 環境内で異なる機能的役割を果たします。

幅 600 mm のキャビネットを選択すると、床面積が重要であり、ハードウェアが主に標準的なラックマウント型コンピューティング ノードで構成されている高密度サーバー列では非常に効率的です。サーバーは通常、背面の入出力ポートと統合されたケーブル管理アームを備えているため、横方向に広い配線スペースを必要としません。幅 600 mm により導入がコンパクトに保たれ、最新のデータセンターの標準的な床タイルと完全に調和し、不動産面積 1 平方フィートあたりのコンピューティング能力を最大化します。

逆に、幅 800 mm のキャビネットは、内部 19 インチ取り付けフレームの両側にかなりの追加スペースを提供します。この追加の内部クリアランスは、コア スイッチ、高密度の光ファイバー、および広範な銅線パッチを収容するネットワーク エンクロージャにとって不可欠です。サイド チャネルにより、垂直ケーブル マネージャー、頑丈な配電ブロック、およびスラック ストレージ スプールの設置が可能になり、アクティブな IT 機器の背面からの排気経路が大量のワイヤ束によってブロックされないようになります。

幅バリエーションの構造寸法

幅の最適化による構造上の利点

1. 空気流路の隔離

幅広のフレームを使用することで、エンジニアは冷気の吸気がサーバー シャーシを迂回するのを防ぐ物理的なエア バッフルを取り付けることができます。この分離により、すべての冷却媒体がアクティブな機器を強制的に通過し、ホットスポットが排除されます。

2. 大容量ケーブル経路

800mm シャーシでは、何千ものパッチ コードを、機器の取り付けゾーンにこぼれることなく、前面または背面の隅に垂直に通すことができます。これにより、メンテナンス経路に完全にアクセスできるようになります。

3. 配電の統合

追加の側面スペースにより、サーバーの電源装置、ファン、またはストレージ アレイの背面ホットスワップ機能を妨げることなく、デュアル冗長垂直インテリジェント PDU を取り付けることができます。

サーバーラックの奥行きオプションをわかりやすく説明する

サーバー ラックの奥行きオプションにより、前面ドアから背面ドアまでの水平方向の合計スペースが定義され、テレコム アプリケーションの 600 mm から奥行きのあるエンタープライズ コンピューティング ノードの 1200 mm までの範囲になります。

サーバー ラック キャビネット の適切な奥行きを選択するには、 外側の設置面積と実際の内部の調整可能な取り付け奥行きの両方を詳しく調べる必要があります。ハードウェア コンポーネントには、金属シャーシだけでなく、フロント ハンドル、背面の電源コード、インターフェイス ケーブルの曲げ半径、および適切な排気ゾーンのための物理的スペースも必要です。キャビネットの奥行きが不十分な場合、コンポーネントがガラスや穴あきスチール製のドアに押し付けられ、データリンクが損傷したり、重要な冷却経路が詰まったりする可能性があります。

最新のラックの奥行きは、ディープ マルチプロセッサ システムやモジュラー ブレード展開フレームを処理できるように大幅に拡張されています。 10 年前は、奥行き 1000mm のフレームで十分でした。ただし、今日のヘビーデューティ コンピューティング アプリケーションには、奥行き 1100 mm または 1200 mm のエンクロージャが必要です。これらの超深さのフレームは、内部の垂直レールを内側にスライドさせるために必要な物理的クリアランスを提供し、排気の流れを制限することなく、大規模な配電ユニットと垂直ケーブルの編成のための十分なスペースを後部に残します。

それほど集中力のない環境では、より浅いフットプリントが引き続き非常に重要です。ネットワーク スイッチとパッチ パネルは通常、物理的な奥行きが短いため、奥行き 600 mm または 800 mm の構造内で効率的に動作できます。スペースが限られている場合、エンジニアはこれらの短い構成を使用して、機器の列の間にコードに準拠したより広いアクセス通路を維持し、安全性と床の使用の両方を最適化します。

深さの仕様と浅さの仕様

適切なサーバーラックの高さの選択

適切なサーバー ラックの高さを選択するには、6U から 48U 構成の標準的な選択を使用して、当面の垂直機器要件とローカルの物理的な部屋の制約のバランスを取る必要があります。

エンクロージャの垂直高さは、総コンピューティング能力と環境フットプリントの両方に影響します。サーバー ルームのレイアウトを計画する場合、高さは 2 つの観点から分析する必要があります。ハードウェアを取り付けるために使用できるラック ユニットの総数と、フレーム自体の外部の物理的な高さです。標準的なマルチテナント データ センターは垂直方向の最大化を好み、垂直方向の高さを活用し、高価なフロア スペースの使用を最小限に抑えるために 42U、45U、または 48U キャビネットを選択することがよくあります。

中小企業、ブランチ オフィス、またはエッジ コンピューティング ポイントの場合、フルサイズの産業用フレームは多くの場合実用的ではありません。これらのアプリケーションには、12U、18U、または 24U エンクロージャなどの中規模のオプションが適しています。これらのハーフハイト システムは、標準的なオフィス デスクの下、ユーティリティ クローゼット内、または狭い小売スペースに簡単に収まると同時に、エンタープライズ グレードのファイアウォール、ローカル ストレージ アレイ、およびバックアップ電源をサポートするために必要な正確な 19 インチの取り付けプロファイルを提供します。

高さを評価するときは、キャビネットが最終的な動作位置に到達するまでに通過する必要がある物理的な経路を考慮することが重要です。ドアフレーム、サービスエレベーター、低く吊り下げられた配管、および構造梁が、配送中に背の高い 48U エンクロージャをブロックする可能性があります。輸送時の隙間が、頑丈なキャスター、水平調整脚、または上部に取り付けられた冷却ファンを含む、完全に組み立てられたフレームの外形寸法と一致するか、それを超えていることを必ず確認してください。

身長カテゴリの分類

ラック選択における内寸と外寸

内部寸法は IT コンポーネントの取り付けに利用できる最大スペースを決定しますが、外部寸法は部屋のレイアウトと配送経路の計画に必要な外部設置面積を決定します。

データセンターの構築時によくある間違いは、内部取り付けクリアランスと板金エンクロージャの外部寸法を混同することです。アウターシェルには、頑丈なコーナーポスト、二重壁サイドパネル、ドアラッチ機構、エアフロープレナムなどの必要な構造要素が含まれています。その結果、外幅 800 mm のキャビネットでも、標準的な内部取り付け幅 19 インチが確保されます。この違いを理解することで、機器が到着しても構造フレーム メンバーとの物理的干渉により取り付けられない場合の展開エラーを防ぐことができます。

垂直取り付けレールがシャーシのベースプレートとトッププレートに沿って走るトラックシステムに固定されているため、内部の深さは高度に調整可能です。技術者は、これらのレールを前後にスライドさせて、サーバー レール キットの正確な取り付けポイントに合わせることができます。ただし、レールを前方に移動しすぎると、フロント ドアのクリアランスとパッチ ケーブルの曲げ半径を考慮する余地が不十分になり、レールを後方に移動しすぎると、電源ケーブルがリア ドア パネルに挟まれる可能性があります。

外形寸法は、部屋のフロア レイアウトの管理や環境工学の計算に重要です。ホットアイルおよびコールドアイルの封じ込めシステムを設計するには、天井のプレナムまたはビニール製の封じ込めカーテンに対する適切なシールを確保するために、正確な外部幅と高さが必要です。さらに、外部寸法は、床の荷重重量分散のための設置面積の計算に使用されます。これは、超重量のバックアップ バッテリー バンクまたは満杯のストレージ アレイを展開する場合に不可欠です。

次元パラメータの分散

1. フロントレールクリアランスオフセット

内部フロント レールとドア外板の間に最小 50 mm ～ 75 mm の隙間を維持することが重要です。この緩衝ゾーンは、高性能光ファイバ パッチ コードがつぶれたり、最大曲げ半径を超えたりするのを防ぎます。

2. 背面 PDU 取り付けゾーン

後部の垂直取り付けレールとバック ドアの間のスペースには、一次電源線と二次電源線の両方を収容できる必要があります。このゾーンにより、内部冷却ファン モジュールのホットスワップ パスを妨げることなく、高電流電源プラグを安全に挿入できるようになります。

3. ベースプレナムの入り口

エンクロージャの底部の空き領域は、上げ床タイルの切り欠きと位置が合う必要があります。この位置合わせにより、バルク データ ラインとパワー ホイップを、鋭利な板金エッジにこすらずに、きれいにキャビネットに入れることができます。

サーバーラックキャビネットの構造タイプ

サーバー ラック キャビネット アーキテクチャは、オープン フレーム、密閉型キャビネット、壁掛けエンクロージャ、重要な IT 資産を環境上の危険から守るために設計された特殊な工業デザインなど、物理的な構造のタイプによって分類されます。

機器が配置される環境によって、必要なエンクロージャの構造スタイルが決まります。気候制御された安全なデータセンターの場合、2 つまたは 4 つの垂直鋼柱で構成されるオープンフレーム構造は、優れた構造アクセス性と妨げられない空気の流れを提供します。ただし、物理的なアクセス制御、構造上のセキュリティ、および対象を絞った熱管理が必要な場合は、ロック式の前面、背面、および側面パネルを備えた完全に密閉された構造が必要になります。

ローカライズされたエッジ コンピューティング、分散ネットワーク エンドポイント、またはブランチ施設では、スペースの制限により、機器を壁や構造柱に直接取り付けることが必要になることがよくあります。頑丈な壁掛けブラケットとコンパクトなキャビネットは、特定の重量制限までのネットワーキング ギアを安全にサポートし、重要なハードウェアを床から離して人の往来や偶発的な損傷から守ります。リモートサイトを監視する場合、 リモート監視と制御用に LCD スクリーンを備えたインテリジェント 19 サーバー ラック キャビネットを選択すると 、正確な環境追跡が可能になり、管理者は集中デジタル インターフェイスを通じて温度プロファイルを監視し、リモート資産を管理できます。

構造化されたデータセンターの建物の外に機器を導入する場合、ハードウェアを雨、風に吹かれる塵、極端な温度変化から保護する必要があります。これらの環境では、 IP55 防水ステンレス鋼の屋外キャビネットが 強力な環境保護を提供し、湿気の侵入を防ぎ、工業グレードの耐候性シールを使用してリモート通信セットアップや境界監視システムの継続的な稼働時間を確保します。

構造タイプの比較

熱管理と寸法

熱管理の効率は、空気流を適切に分配し、熱い排気が冷たい吸気ゾーンに再循環するのを防ぐための十分な内部スペースを提供するキャビネット サイズの選択に直接依存します。

最新のプロセッサーの動作温度が高くなるにつれて、キャビネットの寸法と熱管理の関係が重要になります。キャビネットに機器が詰め込まれすぎて、十分な深さや幅が不足している場合、自然な放熱経路がブロックされます。最新の熱管理設計では、前方から後方へのエアフロー モデルが使用されており、前方の通路から冷気を引き込み、シャーシを通って後方から排出されます。このパスに物理的な制限があると熱負荷が増加し、内部コンポーネントのスロットリングや早期のハードウェア障害が引き起こされます。

ブランキング パネルの使用は、キャビネットのエアフローを最適化する非常に効果的な方法です。これらの通気性のないシートは空のラック ユニットに取り付けられ、オープン スペースを遮断し、冷気が後部排気プレナムにゆっくりと滑り込むのではなく、アクティブな機器に強制的に通過させます。さらに、奥行きのあるキャビネットを選択すると、背面に緩衝ゾーンが組み込まれ、サーバーの排気ファンに対する背圧を発生させることなく、熱気が膨張してオーバーヘッドリターンプレナムに向かってきれいに上昇することができます。

高密度構成では、受動的な対流は多くの場合、能動的な冷却アクセサリによるサポートを必要とします。上部に取り付けられたファン トレイ、下部の換気グリル、およびインテリジェントな排気ユニットをキャビネットのフレームワークに統合して、システム内に空気を積極的に引き込むことができます。これらのエアフロー パスを適切に管理することで、データ センターをより高い周囲環境の動作設定で稼働できるようになり、全体的な電力使用効率 (PUE) 指標が低下し、施設のエネルギー料金が削減されます。

エアフロー最適化パラメータ

熱管理のベスト プラクティス: サイド エア ダムとブランキング パネルを使用して、常に前後の熱境界を維持してください。流路を修正するための空気分流シュラウドを使用せずに、同じ垂直スタック内で、前面から背面への冷却装置と側面から側面への呼吸ハードウェアを決して混合しないでください。

ケーブル管理スペースの要件

ケーブル管理スペースの要件により、機器へのアクセスを制限したり排気経路を遮断したりすることなく、大容量のネットワーク データ ラインと主電源を配線するために必要な内部クリアランスが決まります。

最新の高密度コンピューティング アレイには広範な接続が必要です。つまり、単一の 42U キャビネットに数百のアクティブなネットワーク ラインと電源を収容できることになります。キャビネットの寸法に適切な垂直方向および水平方向のクリアランスが組み込まれていないと、この配線はすぐに管理不能な混乱に陥り、空気の流れが詰まり、メンテナンスが複雑になる可能性があります。インフラストラクチャの導入を計画する場合、長期的な運用健全性のためには専用の垂直配線チャネルを優先することが不可欠です。

幅 800 mm のエンクロージャを選択すると、複雑なケーブル管理に大きな利点が得られます。余分な幅により、中央の 19 インチ機器スタックの両側に専用の通路が作成されます。これらのスペースには、大容量の垂直マネージャー、D リング、および面ファスナーのファブリック タイを取り付けることができるため、技術者は銅線または繊細なファイバー パッチ コードの太い束を機器のシャーシから離れた場所にきちんと整理することができます。

さらに、アクティブ スイッチとパッチ パネルの間に、適切な水平管理要素を一定の間隔で設置する必要があります。これらのコンポーネントは、配線の入り口と出口をすっきりとさせ、繊細な接続ポートへのストレスを防ぎます。ケーブルをきれいに整理すると、隣接するアクティブな運用ネットワークを切断することなく、個々のサーバー ノードを伸縮式取り付けレール上で完全にスライドさせて保守できるようになります。

配線メディアの寸法特性

サーバー ラック インフラストラクチャの将来性を確保

将来を見据えたサーバー ラック インフラストラクチャでは、次世代のコンピューティング、電力、ストレージの設置面積にシームレスに対応するために、初期導入時に過剰に指定されたキャビネットの寸法と負荷容量を選択する必要があります。

テクノロジーのサイクルは急速に変化するため、現在導入されているインフラストラクチャは、複数世代の IT ハードウェアの更新を通じて機能し続ける必要があります。初期費用を節約するために最小サイズのエンクロージャを選択すると、より新しい、より深い、またはより高速に動作する代替サーバーが既存のフレームに収まらない場合、裏目に出ることがよくあります。企業は、最初からより深く、より広く、より高いエンクロージャに投資することで、物理インフラストラクチャが時間の経過とともに適応性と関連性を維持できるようになります。

長期的な密度を計画する場合、耐荷重は物理的なサイズと同じくらい重要です。静的定格荷重は、水平調整脚上に駐車したときに、キャビネットの構造用鋼フレームが安全に保持できる機器の総重量を定義します。深いブレードアレイと重い無停電電源装置を搭載した最新の高密度構成は、重量が軽く 1,300 キログラムを超える場合があり、構造のねじれや崩壊を防ぐために頑丈な鋼構造と強化されたコーナーポストが必要です。

最後に、エンクロージャの上部と下部のエントリー プレートには、適応性のある大型のパンチアウト ゾーンを備えている必要があります。ネットワーク アーキテクチャがより高帯域幅の光ファイバーとより大きな電力入力に移行するにつれて、入力ケーブルの量は大幅に変化します。大型のブラシシールされた入口ポートを備えているため、技術者は内部機器を埃っぽい周囲条件にさらすことなく、新しい回線を引き込み、電力供給システムを簡単に更新できます。

長期的なキャパシティ プランニングのブループリント

1. ボリュームオーバーヘッドの割り当て

計画されたハードウェア コンポーネントの最も深いものを少なくとも 150 mm 超えるキャビネットの奥行きを常に選択してください。この追加のスペースにより、大容量の配電ブロックと整理されたケーブル管理バンドルに必要な背面スペースが確保されます。

2.耐荷重マージン

当面の展開計算より少なくとも 25% 高い静定格荷重を提供する構造フレームを選択してください。この安全バッファは、将来の高密度ストレージ アレイやバックアップ バッテリの更新に簡単に対応します。

3. 電力とデータの分離

レイアウトには、リア フレームの両側に 2 つの垂直取り付け経路が含まれていることを確認してください。この分離により、低電圧データ線が主電源ケーブルから分離され、電磁干渉が防止され、職場が整理整頓されます。
