サーバーラックにとってケーブル管理は重要ですか?

✅ はい、ケーブル管理は、システムのエアフロー、冷却効率、機器のアクセスのしやすさ、メンテナンス速度、ハードウェアの寿命、プロフェッショナルなサーバー ラック キャビネットのセットアップ内の全体的なネットワークの信頼性に直接影響を与えるため、サーバー ラックにとって非常に重要です。

一目でわかる

1. ケーブル管理の利点は何ですか?

2. サーバーラック内のケーブルをどのように整理しますか?

3. ケーブル管理にはどのような機器を使用できますか?

4. ケーブル管理アクセサリが必要ですか?

5. FAQ: ケーブル管理

ケーブル管理の利点は何ですか?

サーバー ラック キャビネット内の適切なケーブル管理により、稼働時間の最大化、熱パフォーマンスの最適化、トラブルシューティング時間の大幅な短縮、物理的セキュリティの強化、およびシステムを中断することなく将来のハードウェア拡張に対応するスケーラブルなアーキテクチャが保証されます。

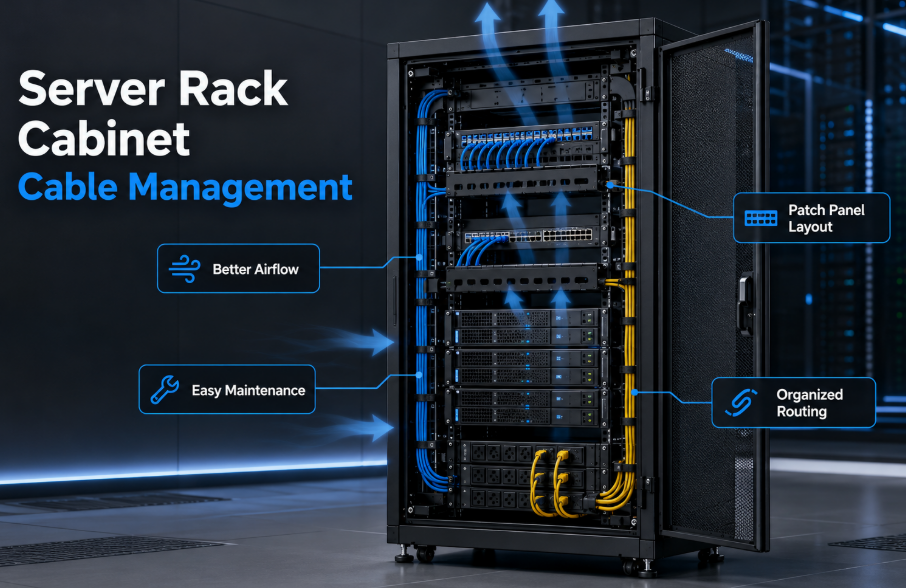

1. 高度なエアフローと温度制御の最適化

複数のネットワーク スイッチ、配電ユニット、エンタープライズ サーバーが高密度環境に詰め込まれると、膨大な熱エネルギーが発生します。サーバー ラック キャビネット内のデータ ケーブルが管理されていないと、排気経路がブロックされ、冷気の継続的な循環が妨げられます。サーバー ラック キャビネット内のすべてのラインを整理することで、構造上の障害が解消されます。これにより、冷却ファンがサーバー ラック キャビネットのシャーシに空気をスムーズに送り込み、電子コンポーネントを劣化させる危険なホット スポットを排除できます。通気性の良いサーバー ラック キャビネットを選択すると、この熱効率がさらに最大化されます。

2. メンテナンスの合理化とダウンタイムの大幅な削減

乱雑なデータ環境では、サーバー ラック キャビネット内の単一の障害のあるパッチ コードを特定するには、絡み合った銅の巣をたどるのに何時間もかかることがあります。サーバー ラック キャビネット内の体系的なラベル付けとルーティングにより、ネットワーク技術者は数秒以内に接続を分離、削除、交換できます。サーバー ラック キャビネット内でのこの迅速な介入により、システムの可用性が高く維持され、定期的なメンテナンス サイクル中に隣接する通電中の回路が誤って切断されることが防止されます。サーバー ラック キャビネットを適切に管理すると、これらの運用上のリスクが排除されます。

3. 構造保護と信号整合性の維持

銅線ケーブルと光ファイバーケーブルには、曲げ半径と重量張力に関して厳しい機械的公差があります。サーバー ラック キャビネット内でサポートされていないまま放置されると、重い束が個々の RJ45 ポートまたは LC ポートに下向きに巨大な力を及ぼし、銅コアの微細な破損やガラス ファイバーの信号減衰につながります。サーバー ラック キャビネット内の構造経路を利用することで、ワイヤーが過度の物理的ストレスにさらされることがなくなり、ネットワーク全体で正常な高速データ伝送が維持されます。したがって、サーバー ラック キャビネットの物理的な完全性が維持されます。

4. 専門的なコンプライアンスとクリーンで美しいプレゼンテーション

現代の企業運営では、すべてのサーバー ラック キャビネットの展開内で国際的な構造ケーブル規格に厳密に準拠する必要があります。サーバー ラック キャビネット内のよく組織されたインフラストラクチャは絶対的なプロフェッショナリズムを反映しており、安全検査と監査要件を難なく通過します。物理的なサーバー ルームを管理しやすい資産に変換し、サーバー ラック キャビネットをクリーンな建築エンジニアリングのモデルにし、関係者や訪問する技術専門家に同様の信頼を与えます。

パフォーマンスとエアフローのメトリクスの比較表

サーバーラック内のケーブルをどのように整理しますか?

サーバー ラック キャビネットの整理には、正確な文書化、電力線とデータ線の体系的な分類、曲げ半径仕様の厳守、明確なラベル付けプロトコル、専用の垂直および水平格納経路を通る戦略的な配線が必要です。

1. 事前計画とネットワークマッピング

サーバー ラック キャビネットに単一のパッチ コードを配線する前に、レイアウトの包括的な構造マップを設計する必要があります。これには、サーバー ラック キャビネット内のすべてのサーバー、スイッチ、およびパッチ パネルを監査して、必要なパッチ コードの正確な長さを決定することが含まれます。サーバー ラック キャビネットを事前に計画すると、エンクロージャの後部セクション内に不必要な物理的な混乱を引き起こす余分なたるみがなくなります。

2. 電力インフラとデータインフラの分離

大容量電源ケーブルは局所的な電磁場を生成し、サーバー ラック キャビネット内の隣接する銅線データ ラインに電子ノイズを誘発します。高スループットを維持するには、すべての電源コードをサーバー ラック キャビネット エンクロージャの片側に沿って配線し、すべてのイーサネットまたはファイバー リンクをサーバー ラック キャビネットの反対側に沿って配線します。サーバー ラック キャビネット内のこの空間分割により、絶対的な信号の明瞭さが保証され、繊細なデジタル通信が保護されます。

3. 色分けされたラベル付け規則の実装

ローカル エリア ネットワークには青、ストレージ エリア ネットワークには黄色、重要なアップリンク チャネルには赤など、サーバー ラック キャビネット内の特定のネットワーク機能に個別の色を割り当てます。サーバー ラック キャビネット内のすべての 1 行には、両方の終端エンドポイントで読みやすいラベルを付ける必要があります。これには、サーバー ラック キャビネットの正確なラック ユニットの位置、デバイス ID、およびポートの位置が指定されており、緊急トラブルシューティング中に即座に識別できるようになります。

4. クリーンな水平および垂直バンドルの実行

サーバー ラック キャビネット内のネットワーク スイッチから出るパッチ コードを、コンパクトで論理的なバンドルにグループ化します。非圧縮ファスナーを使用してこれらのグループを固定し、サーバー ラック キャビネットの垂直配線チャネルに直接導きます。サーバー ラック キャビネットの開いた機器面にラインが緩く垂れ下がることは絶対に避けてください。これにより、ステータス インジケータ ライトへの視覚的アクセスが完全にブロックされ、必要なホット スワップ ハードウェアの交換が制限されます。

標準的な並べ替えワークフロー マトリックス

ケーブル管理にはどのような機器を使用できますか?

高密度ネットワークの展開は、水平マネージャー、垂直ルーティング ダクト、パッチ パネル、ブラシ ストリップ パネル、数千もの個別のデータ経路を組織するサーバー ラック キャビネットなどの堅牢なエンクロージャなどの頑丈な構造ハードウェアに依存します。

1. 水平ケーブル管理システム

水平マネージャーは、サーバー ラック キャビネット内のネットワーク スイッチとパッチ パネルの間に設置され、コードをフレーム構造の側面にスムーズに誘導します。これらのユニットは、サーバー ラック キャビネット内で精密なプラスチックまたは金属のフィンガーを使用して個々のパッチ ラインを分離し、高密度の機器ポート間のギャップを埋めるときにパッチ ラインを水平に保ち、整理された状態に保ちます。

2. 垂直配線ダクトおよびチャネル

垂直マネージャーはサーバー ラック キャビネット フレームの高さいっぱいに設置され、異なるラック レベル間を移動する大きなワイヤ束に広々とした内部ハイウェイを提供します。サーバー ラック キャビネット内のこれらの大容量チャネルは、サーバー ラック キャビネットに新しいハードウェア資産を追加するときに簡単にアクセスできるようにしながら、内部配線の複雑さを隠す取り外し可能なフロント カバーを備えています。

3. 統合されたエンタープライズ パッチ パネル

パッチ パネルは、サーバー ラック キャビネット内の入力構造配線の中央配線ハブとして機能します。永続的な構築ラインをサーバー ラック キャビネット内のパッチ パネルの背面で終端することにより、繊細なハードウェア スイッチを繰り返しの挿入サイクルによる物理的な磨耗から保護します。短くて簡単に交換可能なパッチ コードを使用して、パネルをサーバー ラック キャビネット内の隣接するネットワーク スイッチに橋渡しします。

最新の高性能施設の場合、 遠隔監視および制御用の LCD スクリーンを備えた Intelligent 19 サーバー ラック キャビネットを導入すると 、構造ケーブル配線がリアルタイムのデジタル監視機能と完全に統合され、標準のサーバー ラック キャビネット フレームワーク内でネットワーク密度と環境条件の両方を完全に制御できる優れた環境が提供されます。

総合インフラ設備仕様書

ケーブル管理アクセサリが必要ですか?

はい、特殊なアクセサリは、物理的な張力を緩和し、重大な曲げ半径違反を防止し、重いワイヤ束を固定し、すべてのサーバー ラック キャビネットの設置内部の壊れやすいファイバ ネットワークを保護する必須コンポーネントです。

1. 面ファスナーストリップ

従来のプラスチック製結束バンドは鋭いエッジと硬い構造を特徴としており、サーバー ラック キャビネット内で締めすぎると柔らかいケーブル ジャケットに簡単に切り込まれたり、内部の銅線ツイストペアが潰れたりする可能性があります。柔軟な面ファスナー固定ストラップは、サーバー ラック キャビネット内に局所的な押しつぶし力を加えることなく、強力で再利用可能なサポートを提供し、熱変動下でワイヤ束が自然に伸縮できるようにします。

2. D リングとルーティング リング

金属またはプラスチックの D リングは、サーバー ラック キャビネットの構造フレームワークに直接取り付けられ、大きなワイヤを特定の水平または垂直経路に沿ってガイドするオープン ループを提供します。サーバー ラック キャビネット内のオープン ループ ジオメトリにより、技術者は既存の運用中のネットワーク接続を切り離すことなく、新しいラインを瞬時に所定の位置にスライドさせることができます。

3. 特殊なモジュラーエンクロージャ

産業環境では、ネットワーク配布ポイントに特別な保護が必要です。堅牢な IP55 防水ステンレススチール屋外キャビネットを導入すると 、屋内サーバー ラック キャビネット セットアップの安全性を反映して、構造配線、終端ハードウェア、および内部アクセサリが激しい塵、湿気、極端な環境要素から完全に安全に保たれます。

大規模な処理施設の場合、エンタープライズ グレードの サーバー ラック キャビネットを選択すると 、構造的なタイダウン ポイントと、特に重量のある高密度銅線ネットワーク インフラストラクチャをサポートするように設計された深く統合されたルーティング パスが提供されます。

重要なケーブル配線アクセサリのリファレンス ガイド

よくある質問

管理されていないケーブル配線はサーバー ルームの冷却効率にどのような影響を与えますか?

配線が管理されていないと、機器のエンクロージャの背面に密な物理的な壁が形成され、シャーシ内に熱い排気が完全に閉じ込められます。この熱制限により、サーバー ラック キャビネット内で内部サーバー ファンが最大速度で回転することになり、電力消費が増加し、機械的摩耗が加速されます。時間の経過とともに、サーバー ラック キャビネット内の温度が上昇すると、ハードウェアのサーマル スロットルが頻繁に発生し、説明できないシステム クラッシュが発生し、メモリ モジュールの早期故障が発生します。

ケーブル管理が不適切な場合、ネットワーク パケット損失が発生する可能性がありますか?

はい、組織が貧弱であれば、サーバー ラック キャビネット内のネットワーク データ伝送の整合性が直接損なわれます。重いバンドルが支えられていない状態で垂れ下がると、下向きの巨大な重量により、サーバー ラック キャビネットのパッチ パネルまたはスイッチ ポート内の銅線終端に継続的な張力がかかります。この物理的負担により、サーバー ラック キャビネット内で断続的な電気接触の問題が発生し、パケット エラー、長い遅延、予期せぬリンク ドロップが発生し、重要な企業ワークフローが中断されます。

パッチパネルとスイッチの配置の推奨比率はどれくらいですか?

サーバー ラック キャビネット内の効率を最大化するために、ネットワーク エンジニアは、1U パッチ パネルを 1U ネットワーク スイッチの真上または真下に配置する交互設計レイアウトを推奨します。サーバー ラック キャビネット内のこの密接な物理的配置により、技術者は短く透明なパッチ コードを使用してポートを直接ブリッジすることができるため、サーバー ラック キャビネットの側面に長い配線を配線する必要がなくなり、前面を完全に整然とした状態に保つことができます。
