WB-OD-D
Webitelecomms
9403200000

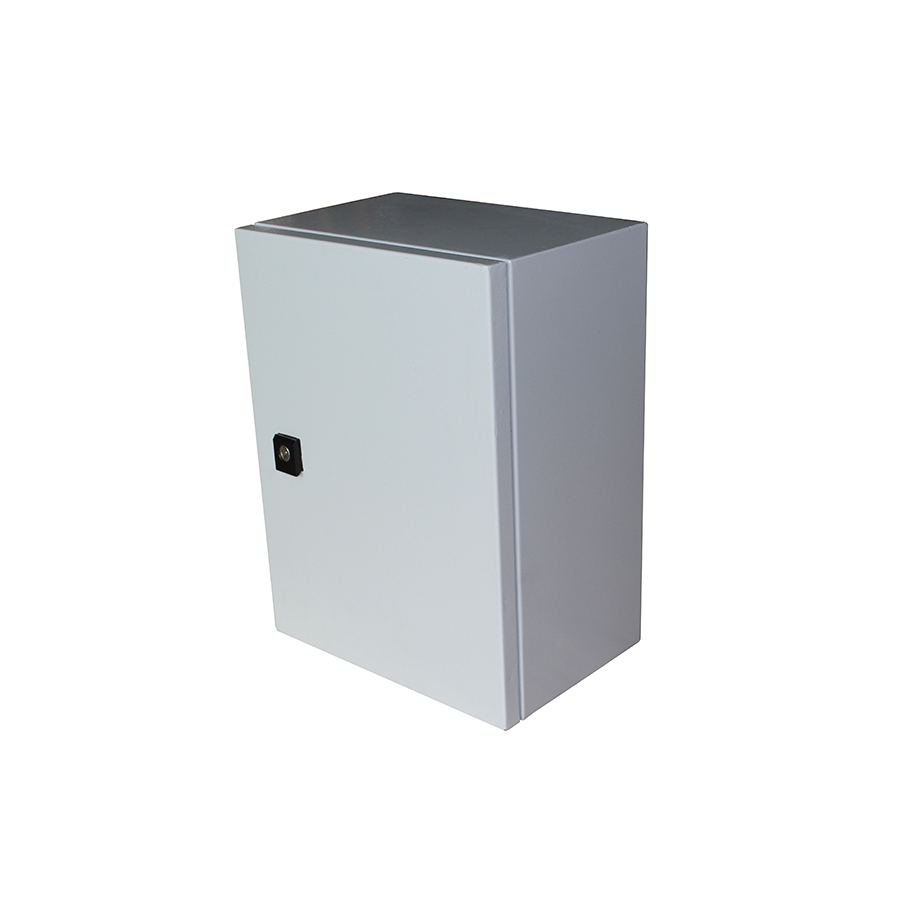

グレー色のIP66屋外壁キャビネット
WB-OD-D は、測定機能に関して IEC の標準化された国際保護コード システムに従っています。
IP コードは、「IP」の後に 2 つの数字が続く形式で保護の程度を表します。
最初の数字は、エンクロージャが粒子や塵から保護され、周囲の危険から他の人が保護される程度を示します。
2 番目の桁は、水に対する保護の程度を示します。
弊社では、粒子/粉塵に対する完全な保護と、水に対する保護の厳格な管理を提供する IP66 エンクロージャを提供しています。当社のすべてのエンクロージャは基準を厳密に遵守しているため、一流で競争力のある価格の屋外エンクロージャが期待できます。
IP66= エンクロージャの特徴:
塵、油、その他の非腐食性物質から完全に保護
密閉された機器との接触から完全に保護
強力なジェット (12.5 mm ノズル) でエンクロージャに向かってあらゆる方向から水が噴射されても、有害な影響を及ぼさないものとします。
壁掛け、自立式、トラフ、電柱への取り付けが可能
シルクスクリーンロゴ、陽極酸化処理、または彫刻サービスが利用可能です
カットアウト、断熱材、ヒンジ、ラッチまたはロックを備えたカスタム
当社の耐候性エンクロージャは、安全性、耐久性、信頼性、エンドユーザーのコスト削減に対する高い要求が求められる産業環境における製品向けのソリューションを備えています。
• 安全性 - 第三者の試験機関によってテストされ、承認されています。
• 耐久性 - 使用されている素材は、厳しい条件や環境でも高い耐久性を実現します。
• 信頼性 - 高品質のコンタクトにより信頼性が保証されます。 (IP66)
• コスト削減 - 素早く簡単に取り付けられるように設計されています。
• 工事 - 本体とドア/カバーは 16 または 18 ゲージの冷間圧延鋼で形成されています。 (1.0/1.2mm)
- 取り外し可能な内側ドア付き、鋼板で形成されており、深さは調節可能です
- 取り外し可能なインナーパネルは 14 または 16 ゲージの亜鉛メッキシートで形成されています
- 接地およびパネル取り付け金具が付属しています。
特徴

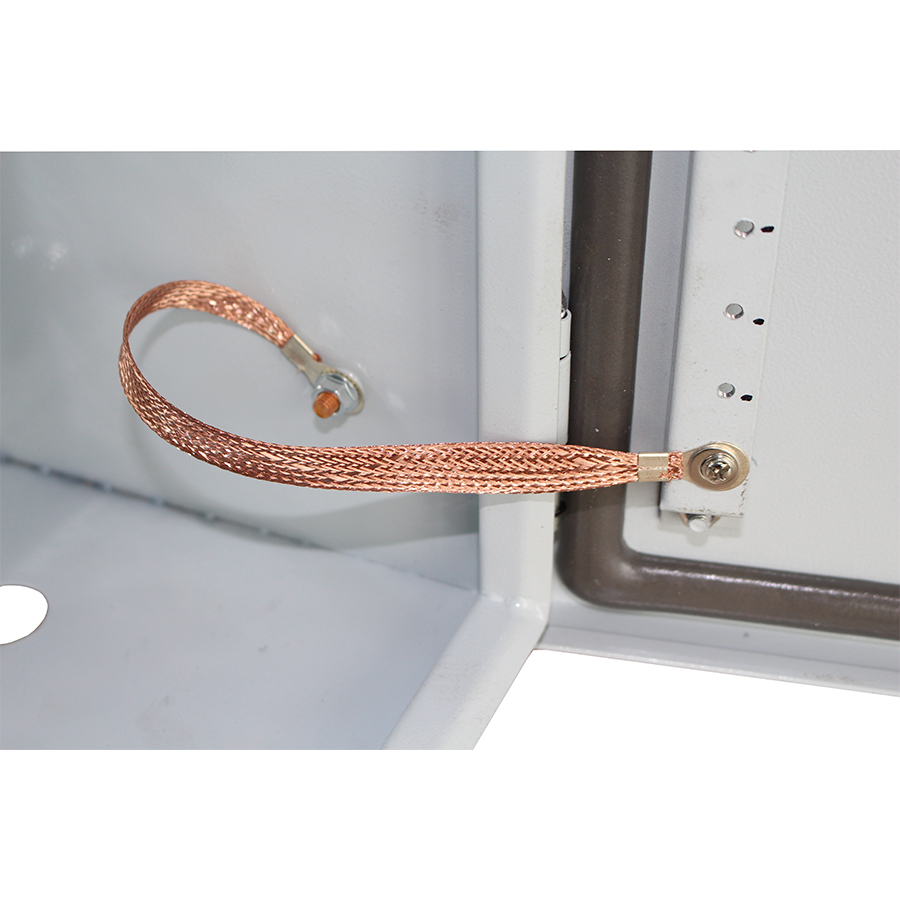

- アースバー付きロック可能なフルメタルドア - 防水ロック
- 溶接枠体

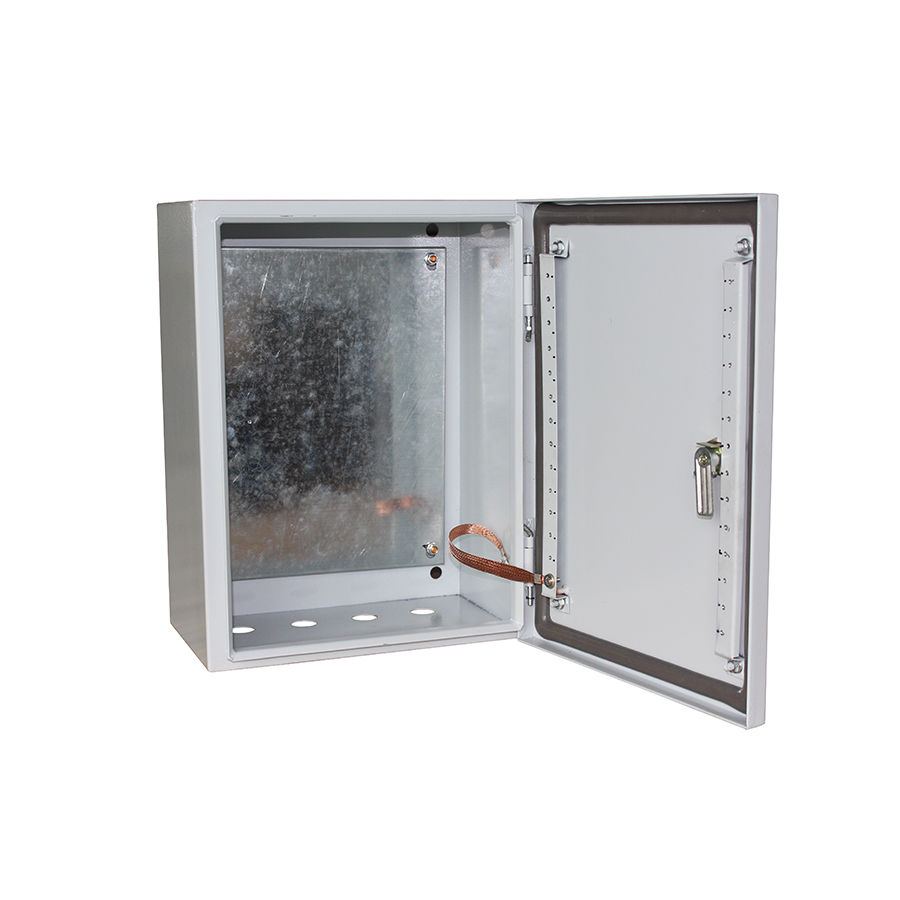

- デバイス設置用の亜鉛メッキ/粉体塗装された取り付けパネル

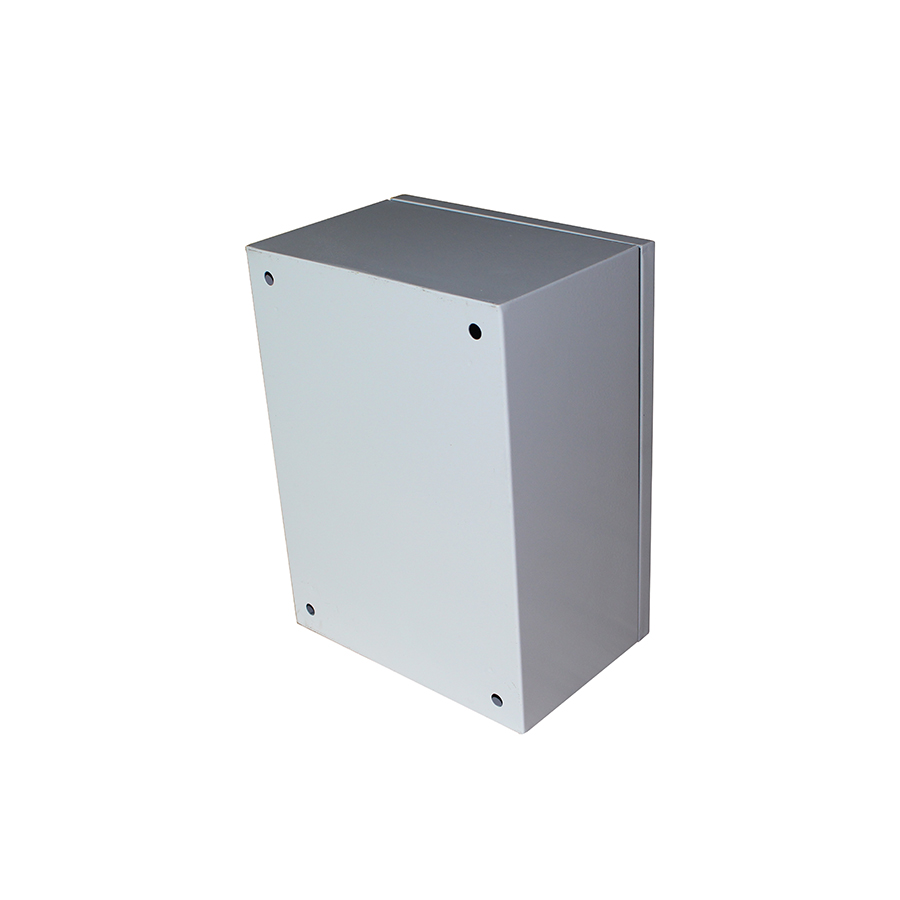

- 背面壁取り付け設計 (アンカーボルト付き)、シールに防水接着剤を使用
- 下部ケーブル入口、金属フランジによる密閉
- 顧客の特別な要件に応じて仕様を変更します
- 周辺機器はオプションです [照明システム、煙警報器、温度センサーなど。
サンプルサイズは300 x 200 x 400 mm、カスタマイズされたサイズはOEM加工に対応可能です
幅：300mm
深さ： 200mm
高さ：400mm
スタンダードとマテリアl:
従う
ANSI/EIA、RS-310-D、IEC297-2、DIN41491:PART1、DIN41494:PART7、GB/T3047.2-92 規格および ETSI 規格。
表面仕上げ：脱脂、酸洗、防錆、パーカーライジング、純水洗浄、静電気粉体塗装
材料: SPCC 冷間圧延鋼板または亜鉛メッキ板またはステンレス鋼
厚さ：取付パネル：2.0mm、その他：1.20mm
知財学位：IP-66またはIP65
ボディカラー: RAL7035 (その他) またはカスタマイズされた
環境条件:
温度： -40℃～+60℃
相対湿度: ≤95% (40℃にて)
大気圧： 70kPa～106kPa
技術仕様:
●保護等級はIP66に達します。
-850nm、1310nm、1550nmの波長で動作します。
-フレーム高電圧保護接地装置とフレーム間の加圧: ≥3000V (DC) / 1 分間、破壊やフラッシュオーバーがないこと。
-フレーム高電圧保護接地装置とフレーム間の絶縁抵抗: ≥20,000M Ω/ 500V (DC)。
●キャビネットの各面は980N以上の垂直圧力に耐えることができます。
●扉の最外側部分は扉開放時に200N以上の垂直圧力に耐えられます。
・ケーブル固定位置は軸方向引張力1000N、±90°の繰返しねじり3回に耐えます。
-機械的耐久性: 500 回の嵌合後もすべてのコネクタとアダプターに損傷はありません。
| 材料 | 亜鉛メッキ鋼板、SPCC鋼 |
| 厚さ | 1.2mm、1.5mm、2.0mm等、材質に合わせて設計可能 |
| 処理 | レーザー切断、CNCパンチング、CNC曲げ、溶接、スタンピングなど |
| 表面処理 | 塗装、プラズマ静電塗装、溶融亜鉛メッキ、粉体塗装、研磨、はけ塗り、電気泳動等 |
| 認証 | CE、ROHS、SGS、ISO、REACH |
| 納期 | デポジットを受け取ってから 35 日後 |
| 利用可能なファイル | ソリッドワーク、Auto CAD、PDF |
| ブランド | WebiTエレコム |
| IP | IP55、65、66 |
| 防水 | 0.2Mpa、10mm/min、30min、耐久水圧0.2Mpa;散水強度：10mm/min（30分間） 内部漏れなし |
| 主な取引先 | 国内、中東、北欧、アフリカ |
| 応用分野 | ストレージ DIN レール デバイス、非 19 インチ通信デバイスの取り付けに使用されます。 |
| タイプ | 完全密閉 |
| 構造 | お客様のご要望に合わせた構造設計が可能です |
| 絶縁抵抗 | >1000MV/500VDC |
| 耐電圧 | >3000VDC/min、ブレークダウンフライアークなし |
| パッケージ | 硬質紙箱、合板箱、木箱、防虫密封燻蒸木箱付きパッケージ、 ニュートラルパッキング、パッケージ内のバブルラップ、PE、EPEカートン、パレットなど。当社のすべてのパッケージ形態は お客様のご要望に応じて |
| 受託製造 | OEMサービス、デザインサービス、バイヤーラベルを提供 |
| 回転停止温度エアコン、ファン/熱交換器の | すべての温度。顧客の要求を満たすように設計できる |
| 設置方法 | 完全なモジュール設置（頭上敷設、パイパー敷設、直接埋設） |
# サイズ一覧
| 品目番号 | ワイド(MM) | 深い(MM) | 高(MM) |
| WB-OD-D 323 | 300 | 200 | 300 |
| WB-OD-D 324 | 300 | 200 | 400 |
| WB-OD-D 326 | 300 | 200 | 600 |
| WB-OD-D 423 | 400 | 200 | 300 |
| WB-OD-D 424 | 400 | 200 | 400 |
| WB-OD-D 426 | 400 | 200 | 600 |
| WB-OD-D 626 | 600 | 200 | 600 |
| WB-OD-D 628 | 600 | 200 | 800 |
| WB-OD-Dxxx | カスタマイズされた | カスタマイズされた | カスタマイズされた |
# サンプルビュー
動作条件
• 以下から保護する必要があります。
– 機械的損傷
– 不適切な取り扱い
– キャビネットの本来の用途とは異なる用途
• 不適切な取り扱いは、特に次の場合に当てはまります。
– 過負荷（最大推奨負荷を超える）
– キャビネットまたは設置された機器の動作や機能に悪影響を与える可能性のある機器の設置
– キャビネットの構造または設計の変更
• 推奨最大荷重を確保するには、荷重を均等に分散する必要があります。
• キャビネットを平らな床に置き、水平調整脚を使用して段差を調整します。
• ケーブルが一部のケーブル開口部を通っている場合、ほこりの侵入を避けるために、ブラシ付きのブランク パネルでシールするか、プラスチック フレームで固定することができます (両方とも当社から購入できます)。
• すべての部品はリサイクル可能な材料で作られており、キャビネットを廃止した後は、関連する規制に従って廃棄する必要があります。
• この製品は CE および RoHS に完全に準拠しています。
