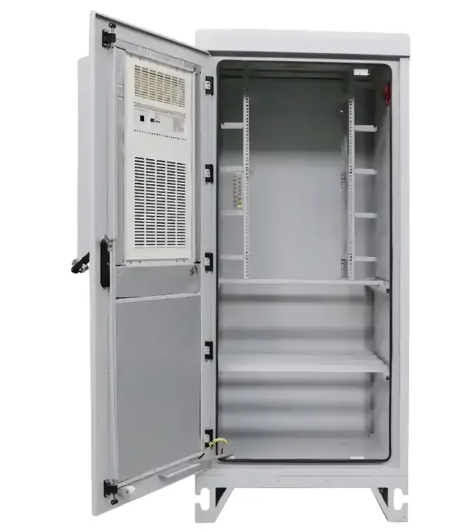

あらゆる天候に対応する屋外バッテリー キャビネットの選択に関するアドバイス

あらゆる天候に対応する屋外バッテリーキャビネットを選択するには、IP55 または NEMA 4X の侵入保護定格、304 または 316 ステンレス鋼や亜鉛メッキ板金などの構造材料、熱交換器やエアコンなどの統合型熱管理システム、および堅牢なシーリング ガスケットが必要です。これらの工学的対策により、屋外バッテリーキャビネットが内部セルを動作温度制限内に保ち、湿気、ほこり、有毒な環境汚染物質によるシステム障害の発生を防ぐことが保証されます。

キーテイクアウト

• 屋外バッテリーキャビネットは、極度の暑さや氷点下の周囲条件下でのバッテリーの劣化や熱暴走を防ぐために、厳密な温度境界を維持する必要があります。

• ステンレス鋼や高級亜鉛メッキ鋼板などの適切な材料を選択すると、海岸、工業、および高湿度の環境での深刻な腐食を防止できます。

• 風による雨、空中の砂、高圧の水流から内部バッテリーを保護するには、IP55 の保護等級が必要です。

• 直接圧縮エアコンや向流空対空熱交換器などの統合型環境制御オプションにより、キャビネット内部の温度が安定します。

• 適切なオフガス通気と統合されたアクティブ消火システムは、高密度屋外エネルギー貯蔵エンクロージャの必須の安全要件です。

屋外バッテリーキャビネットが不可欠な理由

屋外バッテリーキャビネットは、破壊的な大気要因、周囲の熱スパイク、および物理的汚染に対する敏感なエネルギー貯蔵コンポーネントの主な保護防御として機能します。

産業用バッテリー システム、特にリチウムイオンおよび先進的な鉛蓄電池システムは、厳しい温度閾値内で動作します。屋外環境にさらされた場合、周囲温度の変動が未処理の場合、大幅な容量損失やシステム全体の故障が発生します。屋外バッテリーキャビネットは、密閉された気候制御された内部環境を提供し、セルを凍てつく冬、灼熱の夏、太陽放射負荷から隔離します。堅牢な屋外バッテリー キャビネットを導入すると、バッテリー全体の寿命が延び、重要な電気通信、太陽光発電、公共施設の早期交換サイクルが防止されます。

熱保護に加えて、屋外バッテリー キャビネットは、湿気、ほこり、腐食性の浮遊要素が電気バスやバッテリー管理システムに接触するのを防ぎます。雨、海岸の塩水噴霧、吹く粉塵は酸化、ショート、地絡の原因となります。高品質の屋外バッテリーキャビネットは、設計されたシーリングシステムと均圧化されたエンクロージャを利用して、数十年にわたる継続的な暴露にわたって構造の完全性を維持します。さらに、屋外バッテリーキャビネットは、破壊行為、不正アクセス、野生動物の侵入に対する物理的なセキュリティを提供します。

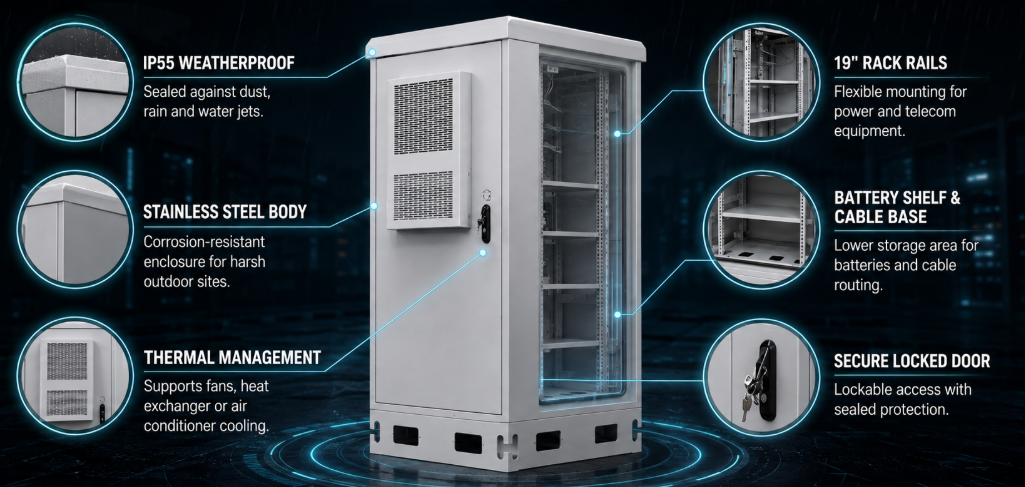

エンジニアリングの観点から見ると、屋外バッテリー キャビネットは、配電ユニット、バッテリー ラック、熱管理、監視電子機器を単一のモジュラー設置面積に統合することにより、現場での設置を合理化します。専用の屋外バッテリーキャビネットを備えたシステムを設計すると、世界的な安全コンプライアンス基準を満たしながら、熱モデリングと現場でのメンテナンスが簡素化されます。最大限の耐候性と構造的剛性を必要とする耐久性の高い屋外配備の場合、 IP55 防水ステンレススチール屋外バッテリー キャビネットのような特殊なエンクロージャは 、極端な気候でも信頼性の高い環境隔離を実現します。

屋外電気エンクロージャのニーズの評価

屋外電気エンクロージャのニーズを評価するには、内部の熱負荷、極端な周囲環境、侵入保護クラス、および空間取り付け構成を分析する必要があります。

屋外バッテリーキャビネットの正しいパラメータを決定するには、内部電子機器とバッテリー充電サイクルによって生成される総熱負荷を詳細に計算することから始まります。ワット単位で測定される内部熱放散は、最悪の周囲条件下でのキャビネットの壁からの熱損失または熱増加に対してバランスを取る必要があります。屋外バッテリーキャビネットを評価するエンジニアは、日射指数、夏の最高気温、冬の最低気温、卓越風の状況などの地理的要因を評価して、冷却装置のサイズを適切に決定する必要があります。

屋外用バッテリーキャビネットを選択する際には、侵入保護 (IP) 評価も重要なベースラインとなります。 IP55 等級は、あらゆる方向からの有害な粉塵の堆積や噴流に対する保護を保証しており、標準的な屋外の自治体や通信設備に適しています。粉塵の多い場所や海岸沿いの場所では、より高い保護レベルが必要になる場合があります。システム インテグレーターは、機械的負荷要件も評価し、屋外バッテリー キャビネット内の内部棚と構造フレームが地震活動中に重いリチウムイオンまたは VRLA バッテリー ストリングを確実にサポートできるようにする必要があります。

屋外バッテリーキャビネット内のコンポーネントのレイアウトは、熱性能とメンテナンスのしやすさに大きく影響します。バッテリーは、局所的なホットスポットを避けて自然対流空気の流れを促進するように配置する必要があります。システム設計者は多くの場合、19 インチまたは 23 インチのラック取り付けレールを備えたモジュラー屋外バッテリー キャビネットを指定し、DC 発電所、整流器、回路ブレーカー、および環境監視ユニットをバッテリー トレイと並べてすっきりと統合できます。バランスのとれた IP55 バッテリー キャビネット エンクロージャを選択すると 、秩序あるケーブル管理、正しいエア パス配分、セル サービスのための技術者のアクセスの容易さを維持できます。

1. 熱負荷と環境計算

   屋外バッテリーキャビネットのサイズを決定するには、周囲温度のデルタと内部の総熱損失を計算する必要があります。アクティブ冷却ユニットまたはパッシブ熱交換器を統合することで、キャビネット内の熱の蓄積を防ぎ、バッテリーを最適な動作温度範囲内に維持します。

2. 侵入保護と密閉性の評価

   設置場所に合わせた IP 定格により、水や粉塵の侵入を防ぎます。粉塵の多い環境や雨にさらされる区域に設置される屋外バッテリー キャビネットには、内部コンポーネントを保護するために連続ポリウレタン ガスケットと液密ケーブル グランドが必要です。

3. 空間と重量の配分計画

   高密度バッテリーストリングは、屋外バッテリーキャビネット内で高い床耐荷重重量を発揮します。強化されたベース フレーム、頑丈なシェルフ ブラケット、バランスのとれたラック マウント レールにより、構造の曲がりを防ぎ、輸送や設置時の安定性を確保します。

材質と品質に関する考慮事項

屋外バッテリーキャビネットの材料の選択により、構造の耐久性、耐食性、重量、さまざまな気候帯における長期寿命が決まります。

屋外バッテリーキャビネットに使用される主な構造金属は、亜鉛メッキ鋼、ステンレス鋼 (SUS304/SUS316)、船舶グレードのアルミニウム合金です。亜鉛メッキ鋼板は、内陸の設置に高い構造強度とコスト効率をもたらします。ステンレス鋼は、塩水噴霧にさらされる沿岸地域や化学蒸気にさらされる工業用地など、腐食性の高い環境において最大限の保護を提供します。 304 または 316 ステンレス鋼で製造された屋外バッテリー キャビネットは、錆の発生を防ぎ、数十年の展開にわたって構造の完全性を維持します。

屋外バッテリーキャビネットの表面には、紫外線、欠け、風化に耐える特殊な屋外グレードのコーティングが必要です。静電的に適用されたポリエステル粉体塗装は、基材の腐食を防ぐ耐久性のある仕上げを提供します。ヨーロッパの顧客は、高い日射反射率 (SRI) を提供し、直射日光からの熱吸収を減らし、冷却電力要件を下げるため、ライト グレー仕上げ (RAL 7035 など) を頻繁に要求します。

製造品質は、シームレスな溶接接合部、研磨されたコーナー、頑丈なドアヒンジ、高性能シーリング材など、屋外バッテリーキャビネットの細部に現れています。連続的に注入されたポリウレタンまたは EPDM で作られたガスケットは、幅広い温度範囲にわたって弾性を維持し、ドアが繰り返し開いても確実に密閉します。高品質の 防水屋外ステンレス鋼エンクロージャを指定することで 、重要なエネルギー インフラを錆、機械的磨耗、大気破壊から保護します。

1. ステンレス鋼対亜鉛メッキ金属基板

   屋外バッテリーキャビネットの基板金属オプションを評価するには、環境への曝露とコストの制約のバランスをとる必要があります。ステンレス鋼は、表面コーティングに傷がついた場合でも完全に錆びにくいため、過酷な海洋での展開に最適です。

2. 高耐久建築用粉体塗装

   屋外バッテリーキャビネットに適用される表面処理システムは、厳格な塩水噴霧試験 (たとえば、ASTM B117 に従って 1000 時間以上) に合格する必要があります。熱硬化性ポリエステルコーティングは、継続的な紫外線照射によるチョーキング、剥離、色褪せを防ぎます。

3. 精密溶接と構造フレームの完全性

   連続的なロボット溶接と強化されたフレーム形状により、屋外のバッテリーキャビネットに重いバッテリーストリングが満載されている場合でも、ラックやねじれが防止されます。一貫したガスケット接触面を維持するには、継ぎ目を滑らかに研磨する必要があります。

換気と安全機能

屋外バッテリーキャビネットの換気と安全機能は、熱の蓄積を管理し、有害なオフガスを除去し、高密度電力貯蔵システムに積極的な火災の封じ込めを提供します。

屋外バッテリーキャビネットの熱管理システムは、単純な強制空冷ファン冷却から閉ループ熱交換器やコンプレッサーベースの空調ユニットまで多岐にわたります。強制換気ではフィルター付きルーバー吸気口と排気ファンを使用します。これは、周囲温度が最大許容バッテリー温度よりも低いままの場合に適しています。クローズドループエアコンは、キャビネット内の空気を外部の汚染物質から隔離し、外部の周囲温度が 45°C を超えている場合でも、内部の熱負荷を効果的に除去します。適切な熱管理戦略を選択すると、バッテリーの過熱やパフォーマンスの低下が防止されます。

屋外バッテリーキャビネットの安全工学では、ガスの発生、特に過充電状態でのオフガスも考慮する必要があります。鉛酸および特定のリチウムの化学反応は水素または有毒ガスを放出し、密閉された筐体内で爆発の危険を引き起こす可能性があります。屋外バッテリーキャビネットには、IP55 の全体的な侵入保護を損なうことなく、空気より軽いガスを安全に屋外に排出する水素排出チャネルまたは圧力リリーフバルブが必要です。特殊な防爆ファン モジュールと水素センサーを屋外の高電圧バッテリー キャビネットに統合することもできます。

消火システムは、大容量屋外バッテリーキャビネットの標準要件になりつつあります。エアロゾルベースの消火ユニット、微小環境火災検知チューブ、統合バッテリー管理システム (BMS) シャットダウンリレーは、モジュールレベルで熱暴走イベントを迅速に検出して消火します。インテリジェントな熱管理、自動オフガス通気、屋外バッテリーキャビネット内の迅速な消火機能を組み合わせることで、商用、通信、および再生可能エネルギー貯蔵プロジェクト全体で最大限の運用上の安全性が確保されます。

結論

適切な屋外バッテリーキャビネットを選択するには、環境条件、構造材料の品質、侵入保護レベル、および気候制御構成を評価する必要があります。世界的な再生可能エネルギー導入と遠隔通信ネットワークの拡大に伴い、耐久性に優れた屋外用バッテリー キャビネットの需要は増加し続けています。 IP55 の侵入保護を備えた高級ステンレス鋼または保護亜鉛メッキ金属で作られたエンクロージャを指定することで、極端な温度範囲、高湿度、過酷な気象条件でも重要なバッテリー バンクが安全に動作することが保証されます。熱工学、耐食性、および屋外バッテリー キャビネットの統合安全通気を優先するシステム インテグレーターは、長期的なシステムの信頼性を確保し、現場でのメンテナンスのオーバーヘッドを削減し、屋外エネルギー貯蔵インフラストラクチャの投資収益率を最大化します。
